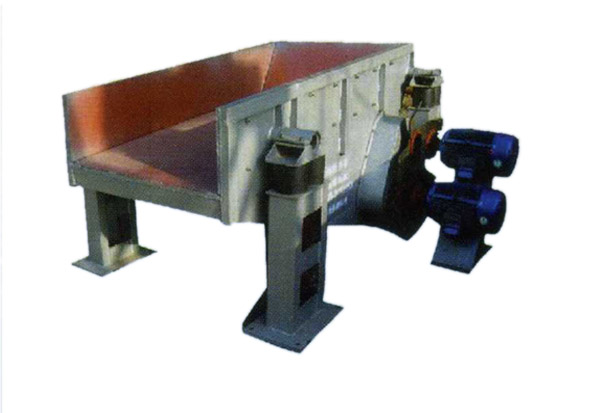

TZG、ZZF、ZFK系列振动放矿机

作者 新乡凤泉区新源振动机械有限公司 来源 新乡凤泉区新源振动机械有限公司 浏览 发布时间 11/11/08

用途及特点ZFK系列振动放矿机为普通电机外置驱动。具有功率小、能力大、噪音低、性能稳定等优点,是冶金选矿、配煤等行业的更新换代产品。ZFK系列振动放矿机可与其变频集中控制达到自动、定时、定量放矿。

工作原理与结构特点:该系列放矿机的放矿过程是利用两台电动机带动激振器驱动放矿槽沿倾斜方向做周期直线往复振动来实现,当放矿槽振动的加速度垂直大于重力加速度时,槽中的物料被抛起,并按照抛物线的轨迹向前跳跃运动,抛起和下落在瞬间完成,由于激振器的连续激振,给放矿槽连续振动,槽中的物料连续向前跳跃,以达到放矿的目的。

技术参数表

参数

入料粒度
mm

处理量
t/h

座式激振器

配用电机

筛孔尺寸
mm

振频Hz

双振幅 mm

外形尺寸
××

参考重量kg

型 号

型号

数量

型号

功率kw

电压v

ZFK -1560

<300

80400

WJZZ-50-6

4

Y132S-6

3.0×2

380

850

16

610

5950×2850×3375

12000

ZFK -1860

<300

100500

WJZZ-100-6

4

Y132M2-6

5.5×2

380

850

16

610

5950×3150×3375

14100

ZFK -2060

<300

120550

WJZZ-100-6

4

Y132M2-6

5.5×2

380

850

16

610

5950×3350×3375

16300

ZFK -1880

<300

140650

WJZZ-100-6

4

Y160M-6

7.5×2

380

850

16

610

7880×3150×3979

17500

ZFK -2090

<300

180750

WJZZ-100-6

6

Y132M2-6

5.5×2

380

850

16

610

8720×3350×4402

22500

ZFK -2560

<300

160700

WJZZ-160-6

4

Y160M-6

7.5×2

380

850

16

610

5950×3850×3375

18100

ZFK -2590

<300

220900

WJZZ-160-6

6

Y160M-6

7.5×2

380

850

16

610

8720×3850×4650

28500

ZFK -3090

<300

3001100

WJZZ-160-6

6

Y160M-6

7.5×2

380

850

16

610

8720×4350×4650

34200

ZFK -60120

<50

600

×

×

×

×

×

5

16

610

10200×6200×5800

63000
