ZXS系列直线振动筛

作者 新乡凤泉区新源振动机械有限公司 来源 新乡凤泉区新源振动机械有限公司 浏览 发布时间 11/09/21

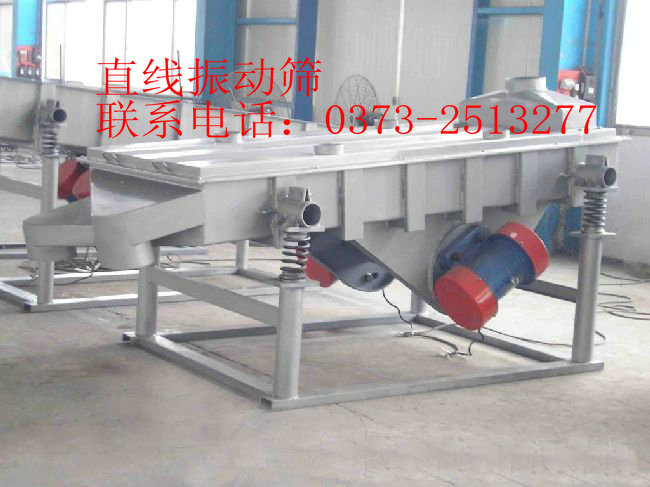

ZXS系列直线振动筛

产品简介:

■  简介
  直线振动筛是利用振动电机激振作为振动源,使物料在筛网上被抛起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封闭结构,无粉尘溢散,自动排料,更适合于流水线作业。

        ZXS型系列直线振动筛是双振动电机驱动。当两台振动电机做同步、反缶旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。适用于粒度在0.074-5mm、含水量小于70%、无粘性的各种干式粉状物料的筛分。最大给料粒度不大于10mm。
■  使用范围
  对粉状、颗粒状物料的筛选和分级,广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业.

■ 我公司生产的直线振动筛可根据用户生产需要设计制造

■  通用型号技术参数

型 号

ZXS-520

ZXS-525

ZXS-1020

ZXS-1025

公称尺寸 mm

500×2000

500×2500

1000×2000

1000×2500

物料粒度 mm

0.074-10

0.074-10

0.074-10

0.074-10

筛面倾角

1°-7°

1°-7°

1°-7°

1°-7°

振 幅

3-4.5

3-4.5

3-4.5

3-4.5

层 数

1-6

1-6

1-6

1-6

功 率 Kw

2×(0.4-0.75)

2×(0.4-0.75)

2×(0.4-0.75)

2×(0.4-1.1)

■   外形尺寸

型号

A

B

C

D

E

F

G

H

I

K

ZXS-520

2130

966

935

566

1700

600

235

200

150

400

ZXS-525

2630

966

935

566

2200

600

235

200

150

400

ZXS-1020

2130

1368

935

1068

1700

600

235

200

150

900

ZXS-1025

2630

1368

935

1068

2200

600

235

200

150

900













直线振动筛作用与原理

基本原理系借电机轴上下端所安装的重锤(不平蘅重锤),将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传达给筛面。若改变上下部的重锤的相位角可改变原料的行进方向。

电机使用说明:

本系列电机满足下列条件时,能连续输出额定激振力。

 振动加速度:  不超过7g(g:重力加速度)

 环境温度:  不超过40℃

 海拔:  不超过1000m

 电源频率:  50Hz
 电压:380V  温升:小于80K(电阻法)


安装与调整
1、电机应紧固在安装面上,安装面必须光滑、平整。
2、电机可水平安装。
3、电机引线采用四芯橡胶电缆YZ-500V,接电源时引出线电缆不允许有急折,并与振动体可靠固定。
4、电机应有可靠的接地,电机内有接地装置,引线端有标志,亦可利用底脚坚固螺栓接地。
5、激振力的调整。

直线振动筛安装前的准备
1、用500伏兆欧表测量绝缘电阻,其值应对定子绕组进行干燥处理,烘干温度不能超过120℃。
2、检查电机各紧固件,谨防松动。
3、检查电机表面有无损坏、变形。
4、检查是否转动灵活,若有异常,应排除。
5、检查电源,是否缺相,并空载运行5分钟。


直线振动筛使用与维修

1、本机应装设电气保护装置。
2、本机运行初期,每天至少检查地脚螺栓一次,防止松动。
3、当电机旋转方向不符合要求时,调整电源相序即可。
4、电机应保证润滑良好,每运行二周左右补充锂基润滑脂(ZL-3)一次,加油时,通过油杯加入适量锂基润滑脂。当采用密封轴承时,电机没有安装油杯。
5、本机累计运行1500小时后,应检查轴承,若有严重损伤时应立即更换。
6、本机停置较长时间后再次使用时,应测量绝缘电阻,用于500伏兆欧表测量,应大于0.5兆欧。


直线振动筛日常保养

 启动前:
(1)检查粗网及细网有无破损
(2)每一组束环是否锁紧

 启动时:
(1)注意有无异常杂音
(2)电流是否稳定
(3)振动有无异状
 使用后:每次使用完毕即清理干净.


定期保养
定期的检查粗网,细网和弹簧有无疲劳及破损,机身各部位是否因振动而产生损坏,需添加润滑油的部位必须加油润滑。

新源振动筛注:表内尺寸按1层筛图型尺寸
●本公司可根据用户需要而设计制造特殊型号规格的筛机。
●本公司对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归本公司。
