YA圆振动筛

作者 新源机械 来源 新源机械 浏览 发布时间 10/03/01

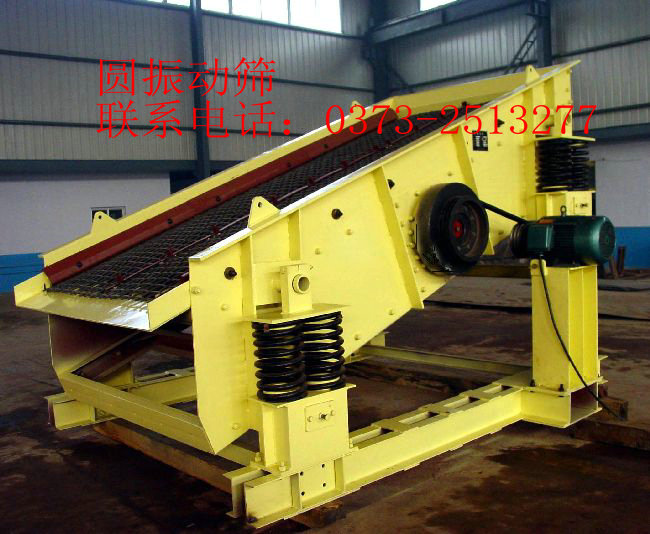

YA圆振动筛

YA系列圆振动筛主要用途:
    YA系列圆振动筛筛箱运动轨迹为圆,适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分。
YA系列圆振动筛工作原理及结构特点:
 该系列筛主要由筛箱、筛网、振动器及减振弹簧等组成。振动器安装在筛箱侧板上,并由电动机通过三角皮带带动旋转,产生离心惯性力,迫使筛箱振动。如用户无特殊要求,YA和2YA型为纺织筛面,YAH型为冲孔筛面,各类筛面均能满足筛分效率高、寿命长、不堵孔的要求。
 该系列筛机为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。电动机可安装在筛框的左侧,出可安装在筛框的右侧,如无特殊要求,制造厂按物料运动方向的右侧安装供货。
YA系列圆振动筛型号说明:
2 Y A H □□
┬ ┬ ┬ ┬ ┬ ┬
│ │ │ │ │ │
│ │ │ │ │ └────────- 筛面长度dm
│ │ │ │ │
│ │ │ │ └────────── 筛面宽度dm
│ │ │ │
│ │ │ └───────────- 重型(轻型不写)
│ │ │
│ │ └───────────── 轴偏心振动器
│ │
│ └──────────────- 圆振动

└──────────────── 筛面层数(单层不写)
 YA系列圆振动筛技术参数表:

型号 筛面 给料粒度(mm)   处理量(t/h)   振次(r.p.m)   双振幅(mm)   电动机 外形尺寸长×宽×高(mm) 总重(kg)
现用 层数 面积(m2) 倾角(°) 筛孔尺寸(mm) 结构 型号 功率(kw)
YA1236 1 4.3 20 6-50 编织 ≤200 80-240 845 9.5 Y160M-4 11 3757×2364×2456 4905
2YA1236 2 4.3 20 6-50 上、下编织 ≤200 80-240 845 9.5 Y160M-4 11 3757×2364×2456 5311
YA1530 1 4.5 20 6-50 编织 ≤200 80-240 845 9.5 Y160M-4 11 3184×2670×2280 4675
YA1536 1 5.4 20 6-50 编织 ≤200 80-240 845 9.5 Y160M-4 11 3757×2670×2419 5137
2YA1536 2 5.4 20 6-50 上、下编织 ≤400 100-350 845 9.5 Y160L-4 15 3757×3715×2437 5624
YAH1536 1 5.4 20 30-150 冲孔 ≤400 160-650 755 9.5 Y160M-4 11 3757×2670×2437 5621
2YAH1536 2 5.4 20 30-200
6-50

冲孔下编织
≤400 160-650 755 11 Y160L-4 15 3757×2715×2437 6045
YA1542 1 6.5 20 6-50 编织 ≤200 110-385 845 9.5 Y160M-4 11 4331×2670×2655 5515
2YA1542 2 6.5 20 30-150 上、下编织 ≤200 110-385 845 9.5 Y160L-4 15 4331×2715×2675 6098
YA1548 1 7.2 20 6-50 编织 ≤200 120-420 845 9.5 Y160L-4 15 4904×2715×2854 5918
2YA1548 2 7.2 20 6-50 上、下编织 ≤200 120-420 845 9.5 Y160L-4 15 4904×2715×2854 6321
YAH1548 1 7.2 20 30-150 冲孔 ≤400 200-780 755 11 Y160L-4 15 4904×2715×2943 6842
2YAH1548 2 7.2 20 30-150 上冲孔下编织 ≤400 200-780 755 11 Y160L-4 15 4904×2715×2943 7404
YA1836 1 6.5 20 30-150 编织 ≤200 140-220 845 9.5 Y160M-4 11 3757×2975×2419 5205
2YA1836 2 6.5 20 30-150 上、下编织 ≤200 140-220 845 9.5 Y160L-4 15 3757×2975×2419 5946
YAH1836 1 6.5 20 30-150 冲孔 ≤400 220-910 755 11 Y160M-4 11 3757×2975×2437 5900
2YAH1836 2 6.5 20 30-200
6-50
上冲孔下编织 ≤400 220-900 755 11 Y160L-4 15 3757×3020×2437 6353
YA1842 1 7.6 20 6-150 编织 ≤200 140-490 845 9.5 Y160L-4 15 4331×3020×2675 5829
2YA1842 2 7.6 20 6-150 上、下编织 ≤200 140-490 845 9.5 Y160L-4 15 4331×3020×2675 6437
YAH1842 1 7.6 20 30-150 冲孔 ≤400 450-800 755 11 Y160L-4 15 4331×3020×2700 6352
2YAH1842 2 7.6 20 30-150 上冲孔下编织 ≤400 450-800 755 11 Y160L-4 15 4331×3020×2700 7037
YA1848 1 8.6 20 6-50 编织 ≤200 150-525 845 9.5 Y160L-4 15 4904×3020×2861 6289
2YA1848 2 8.6 20 6-50 上、下编织 ≤200 150-525 845 9.5 Y160L-4 15 4904×3023×2861 6624
YAH1848 1 8.6 20 30-150 冲孔 0-150 250-1000 755 11 Y160L-4 15 4904×3023×2943 7122
2YAH1848 2 8.6 20 3-150 上冲孔下编织 ≤400 250-1000 755 11 Y160M-4 15 4904×3023×2943 7740
YA2148 1 10 20 6-50 编织 ≤210 180-630 748 9.5 Y180M-4 18.5 4948×3423×3515 9033
2YA2148 2 10 20 6-50 上、下编织 ≤210 180-630 748 9.5 Y180L-4 22 4945×3463×3515 10532
YAH2148 1 10 20 13-200 冲孔 ≤400 270-1200 708 11 Y180M-4 18.5 4945×3423×3501 10430
2YAH2148 2 10 20 30-150 上冲孔下编织 ≤400 270-1200 708 11 Y180L-4 22 6092×3423×3674 11190
YA2160 1 12.6 20 3-80 编织 ≤200 230-800 748 9.5 Y180L-4 18.5 6092×3463×3674 9926
2YA2160 2 12.6 20 6-50 上、下编织 ≤200 230-800 748 9.5 Y180L-4 22 6116×3619×3849 11249
YAH2160 1 12.6 20 30-150 冲孔 ≤400 350-1500 708 11 Y200L-4 30 6116×3619×3849 124900
2YAH2160 2 12.6 20 30-150 上冲孔下编织 ≤400 350-450 708 11 Y200L-4 30 6116×3619×3849 13858
YA2448 1 11.5 20 6-50 编织 ≤200 200-700 748 9.5 Y180M-4 18.5 4945×3729×3473 9834
YAH2448 1 11.5 20 6-50 冲孔 ≤400 310-1300 708 11 Y200L-4 30 4970×3925×3638 11830
2YAH2448 2 11.5 20 30-150 上冲孔下编织 ≤400 310-1300 708 11 Y200L-4 30 4970×3925×3638 13012
YA2460 1 14.4 20 6-50 编织 ≤200 260-780 748 9.5 Y200L-4 30 6091×3925×3850 12240
2YA2460 2 14.4 20 6-50 上、下编织 ≤200 260-780 748 9.5 Y200L-4 30 6091×3925×3850 13583
YAH2460 1 14.4 20 30-150 冲孔 ≤400 400-1700 708 11 Y200L-4 30 6091×3925×3846 13096
2YAH2460 2 14.4 20 30-150 上冲孔下编织 ≤400 400-1700 708 11 Y200L-4 30 6091×3925×3846 14455
