YK系列圆振动筛

作者 新源机械 来源 新源机械 浏览 发布时间 10/03/25

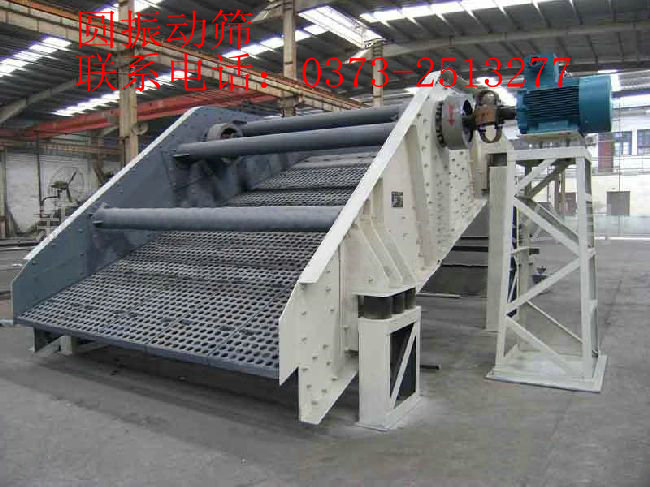

YK系列圆振动筛

YK系列圆振动筛(圆振筛)产品概述:
        YK系列圆振动筛主要由筛箱、筛网、振动器及减振弹簧等组成。振动器安装在筛箱侧板上,并由电动机通过联轴器带动旋转,产生离心惯性力,迫使筛箱振动。对于本系列振动筛筛网是主要易损件。根据物料品种和用户要求,可采用高锰钢纺织筛网、冲孔筛板和橡胶筛板,筛板有单层和双层两种,各类筛板均能满足筛分效率高、寿命长、不堵孔的要求。该系列振动筛为座式安装,筛面倾角的调整可通过改变弹簧支座位置高度来实现。电动机安装在筛框的左侧,也可安装在筛框的右侧,如无特殊要求,制造厂按物料运动方向的右侧安装供货。
用途及特点:YK型圆振动筛是参照原西德KHD公司USK筛机结构并吸收美国、日本等筛机先进技术设计而成。该机广泛用于选煤、选矿、建材、水电、轻工、建筑等部门做物料干式分级用,亦可试用老厂改造取代同规格的老式单轴筛及单轴筛及自定中心振动筛。筛机技术参数先进,振动强度高,处理能力大,筛分效率高。采用电机直接拖动振幅可调块偏心结构的振动器,结构简单,维修方便,使用寿命长。
YK系列圆振动筛(圆振筛)主要用途:
    YK系列圆振动筛是我厂根据用户需要,吸取国内处先进技术研制开发的产品,该系列圆振筛的筛箱运动轨迹为圆,适用于煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分。
 YK系列圆振动筛(圆振筛)型号说明:

2 Y K □□
┬ ┬ ┬ ┬ ┬
│ │ │ │ │
│ │ │ │ └────────── 筛面长度dm
│ │ │ │
│ │ │ └───────────- 筛面宽度dm
│ │ │
│ │ └───────────── 块偏心振动器
│ │
│ └──────────────- 圆振动

└──────────────── 筛面层数(单层不写)
 YK系列圆振动筛(圆振筛)技术参数:



型号 筛网 层数 筛网 面积 (m2) 筛孔 尺寸 (mm) 最大 进料 尺寸 (mm) 处理 能力 (m3/h) 振动 功率 (r/min) 双振 幅 (mm) 电机 功率 (kw) 筛面 倾角 (度) 筛面 规格 (mm) 总重量 (kg) 外形尺寸 (长×宽×高)(mm)
2YK1225 2 6 4-50 400 8-60 800-970 8 5.5 20 1200×2500 3500 3040×1840×800
3YK1225 3 9 4-50 400 10-70 800-970 8 5.5 20 1200×2500 3850 3040×1840×1200
2YK1230 2 7.2 4-50 400 12-78 800-970 8 7.5 20 1200×3000 4200 3390×1900×800
3YK1230 3 10.8 4-50 400 13-80 800-970 8 7.5 20 1200×3000 4600 3537×1900×1200
2YK1237 2 8.88 4-50 400 15-86 800-970 8 7.5 20 1200×3700 4600 4090×1900×800
3YK1237 3 13.22 4-50 400 16-90 800-970 8 7.5 20 1200×3700 5200 4400×1950×1200
2YK1535 2 10.5 5-50 400 20-125 800-970 8 11 20 1500×3500 5890 4552×2250×900
3YK1535 3 15.75 5-50 400 21-125 800-970 8 11 20 1500×3500 6700 4552×2250×1600
2YK1545 2 13.5 5-50 400 22-150 800-970 8 15 20 1500×4500 6330 5400×2250×1600
3YK1545 3 20.25 5-50 400 22-150 800-970 8 15 20 1500×4500 6800 5400×2250×1700
2YK1548 2 14.4 5-50 400 22.5-162 800-970 8 15 20 1500×4800 6980 5300×2200×860
3YK1548 3 21.6 5-50 400 22.5-162 800-970 8 15 20 1500×4800 7600 5752×2200×1600
2YK1848 2 17.28 5-80 400 25-206 750 11 15 20 1800×4800 9080 6140×2470×1380
3YK1848 3 25.92 5-80 400 32-276 800-970 8 18.5 20 1800×4800 9600 6140×2710×1780
2YK1854 2 19.44 5-80 400 32-312 800-970 8 18.5 20 1800×5400 10150 6500×2600×1300
3YK1854 3 29.16 5-80 400 32-312 800-970 8 22 20 1800×5400 10840 6960×2600×1630
2YK2160 2 25.2 5-100 400 50-475 970 8 30 20 2100×6000 11780 7300×2950×2000
3YK2160 3 37.8 5-100 400 50-475 970 8 30 20 2100×6000 12800 7300×2950×2000
2YK2460 2 28.8 5-100 400 65-550 970 8 37 20 2400×6000 15600 7450×3230×1500
3YK2460 3 43.2 5-100 400 70-620 970 8 37 20 2400×6000 17600 7450×3230×1910
