DJ大倾角皮带输送机

作者 新乡凤泉区新源振动机械有限公司 来源 新乡凤泉区新源振动机械有限公司 浏览 发布时间 11/09/16

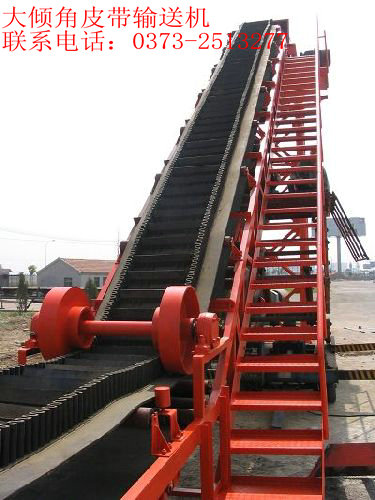

DJ大倾角皮带输送机

DJ系列大倾角波状挡边皮带输送机(挡边带式输送机)技术参数表:

带宽B(mm) 300 400 500 650 800

挡边高(mm) 40 60 60 80 80 120 120 160 120 160

200 240
部分输送倾角输送量Q3/h 30° 15 14 20 34 46 71 104 120 128 157

195 235
45° 11 10 14 26 35 57 83 97 102 127

157 195

60° 8 7 10 18 25 40 58 69 72 90

112 142

90° 4 4 5 10 13 21 31 37 38 48

60 76

外型尺寸 头轮中心高H2/h(MM) 350-100 1100-2000 1300-2000 1300-2000

















尾轮中心高H2/h(MM) 335 330-490 600 600 600-800

















中间段带面高H2/h(MM) 450 500-700 760-800 800-850 800-1115

















中间段地脚宽B2/h(MM) 480 580 870 1020 1220

















带宽B(mm) 1000 1200 1400





















挡边高(mm) 120 160 200 240 160 200 240 300 160 200 240 300 400

部分输送倾角输送量Q3/h 30° 172 216 267 327 275 331 419 466 319 395 500 564 794
45° 137 175 216 271 222 267 347 384 258 318 414 465 680

60° 96 124 153 197 158 190 253 178 184 226 302 337 524

90° 51 66 83 106 85 102 136 149 98 121 162 180 281

外型尺寸 头轮中心高H2/h(MM) 1400-2000 1600-2000





















尾轮中心高H2/h(MM) 600-800 800-1000 800-1200





















中间段带面高H2/h(MM) 800-1200 1050-1500 1050-1700





















中间段地脚宽B2/h(MM) 1440 1690 1890
