GX型管式螺旋输送机

作者 新乡凤泉区新源振动机械有限公司 来源 新乡凤泉区新源振动机械有限公司 浏览 发布时间 11/09/16





三、GX型管式螺旋输送机制法和装法说明:
按使用场合要求的不同,分为S制法和D制法两种。
S制法一带有实体螺旋面的螺旋,其螺距等于直径。
D制法一带有带式螺旋面的螺旋,其螺距等于直径。
按驱动装置装配方法的不同,分为右装和左装两种:
右装一站在电动机尾部向前看,减速器低速轴在电动机的右侧。
左装一站在电动机尾部向前看,减速器低速轴在电动机的左侧。
螺旋机的出料口有方形出料口、手推式出料口和齿条式出料口三种。后两种出料口拉板的开闭方向,随安装不同而分右装、左装两种:
右装一站在螺旋机头节往尾节看,拉板向右拉开。
左装一站在螺旋机头节往尾节看,拉板向左拉开。


四、GX型管式螺旋输送机安装尺寸及长度组合:

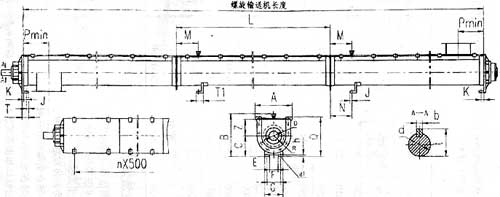

(一)外形及安装尺寸
螺旋输送机长度

GX型螺旋输送机
表二
螺旋直径
D
A B C E F G H K J M N Q P R T T1 X Z d
(dg)
d1 a f I I1 b
(hs)
t
200 342 384 180 80 140 200 18 25 20 200 200 153 220 110 60 60 123 150 40 16 205 195 80 155 12 43.5
250 392 464 220 140 200 260 20 28 25 200 200 183 270 135 70 70 125 180 50 20 237 225 100 155 16 55
300 468 555 270 160 240 320 22 28 25 200 200 213 300 160 75 70 130 210 60 20 264 250 120 160 18 65.5
400 572 685 340 220 320 400 22 30 35 300 300 273 350 210 90 85 145 270 80 25 325 310 160 180 24 87
500 706 823 400 300 400 500 30 35 40 300 300 333 450 264 100 95 165 330 100 25 393 375 200 205 28 108
600 806 973 500 400 500 600 30 40 40 300 300 383 550 314 110 105 170 380 120 30 433 415 240 205 32 129
