GX型管式螺旋输送机

作者 新乡凤泉区新源振动机械有限公司 来源 新乡凤泉区新源振动机械有限公司 浏览 发布时间 11/09/16





注:1、螺旋机输送长度及尺寸L均见表二、表三。 2、图n×500为盖板卡子尺寸,n值视螺旋机长度而定。 3、图中尺寸p为进出料口中心线。

(二)GX型管式螺旋输送机进出料口装置

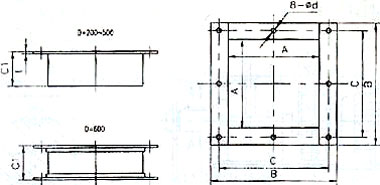

1、进料口

GX型螺旋输送机
表三
螺旋直径
D
A B C C1 t d 重  量
kg
图  号
200 220 306 272 100 3 9 3.64 GX20·10·00
250 270 356 330 120 3 9 4.80 GX25·10·00
300 320 428 386 140 4 13 8.88 GX30·10·00
400 420 528 492 160 4 13 12.42 GX40·10·00
500 528 662 612 160 4 17 16.56 GX50·10·00
600 628 762 720 180 4 17 21.20 GX60·10·00

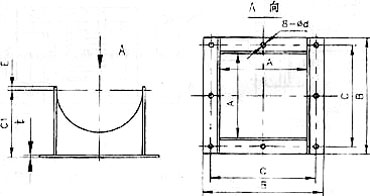

2、方形出料口

GX型螺旋输送机
表四
螺旋直径
D
A B C C1 E t d 重  量
kg
图  号
200 226 312 272 165 8 3 9 4.36 GX20·11·00
250 276 374 330 195 10 4 9 7.52 GX25·11·00
300 328 426 386 225 10 4 13 9.36 GX30·11·00
400 428 536 492 280 10 4 13 14.28 GX40·11·00
500 536 670 612 340 15 4 17 26.14 GX50·11·00
600 636 774 720 430 15 6 17 39.20 GX60·11·00
