GX型管式螺旋输送机

作者 新乡凤泉区新源振动机械有限公司 来源 新乡凤泉区新源振动机械有限公司 浏览 发布时间 11/09/16





注:螺旋直径为600毫米时,出料口采用角钢结构。
3、手推式出料口与齿条式出料口尺寸样本中略去,顾客函索即复。

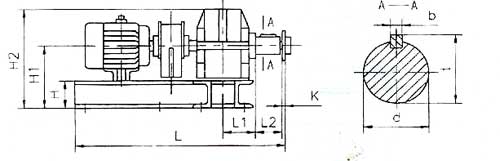

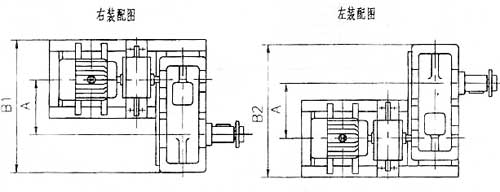

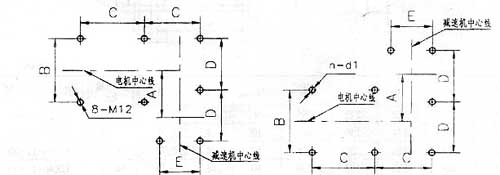

(三)GX型管式螺旋输送机驱动装置外形尺寸及安装尺寸(参见下页表五)

GX型螺旋输送机
GX型螺旋输送机
GX型螺旋输送机
表五


驱动装置 电动机 减速器
型  号
A B C D E n-d1 H H1 H1 K L L1 L2 B1 B2 b t d 重量
kg
功率
kw
转速
min-1
1.1

1.5

2.2

3

1410

1410

1430

1430

JZQ250 250 320 332 277 190 8-M12 120 280 432 14.5 826.5

826.5

826.5

826.5

135 85 622 622 18 63 55 197.4

202.4

212.2

217.2

2.2

3

4

5.5

7.5

10

1430

1430

1440

1440

1450

1450

JZQ350 350 400 440 360 250 8-M12 140 340 540 14.5 1042.5

1042.5

1042.5

1042.5

1043.5

1087.5

1119.5

165 85 821

821

821

821

838

838

821 18 63 55 315

320

334.2

334.2

366.2

383.3

4

5.5

7.5

10

13

17

1440

1400

1450

1450

1460

1460

JZQ400 400 400 470 450 460 8-M16 160 410 650 17.5 1155.5

1155.5

1155.5

1155.5

1187.5

1206.5

1244.5

180 125 956

956

968

968

984

984

956 28 93 80 590.8

600.8

623.2

638.2

4

5.5

7.5

10

1140

1140

1450

1450

JZQ500 500 450 560 570 310 9-M16 180 480 765 17.5 1338.5

1338.5

1338.5

1338.5

200 125 1196

1196

1196

1196

1196 28 93 80 590.8

600.8

623.2

623.8

13

17

22

30

1460

1460

1470

1470

JZQ500 500 450 560 570 310 9-M16 180 480 765 17.5 1338.5

324.5

1412.5

1437.5

200 125 1199

1199

1253

1253

1196 28 93 80 671.4

696.4

789.3

894.3

7.5

10

13

17

22

30



40

1450

1450

1460

1460

1470

1470



1470

JZQ650 650 500 700 650 410 9-M16 180 500 877 17.5 1670.5

1670.5

1670.5

1670.5

1670.5

1672.5

1738.5

1776.5

265 165 1373

1373

1373

1373

1405

1405

1425

1425

1373 36 127 110 1047.1

1089.7

1126.1

1150.1

1214.6

1279.6

1365.9

1450.9

22

30



40

1470

1470



1470

JZQ750 750 500 720 725 450 9-M16 180 500 925 17.5 1710.5

1710.5

1778.5

1816.5

285 165 1551

1551

1571

1571

1519 36 127 110 1530.4

1545.4

1651.7

1736.7

22

30

55

75

1470

1470

1470

1470

JZQ850 850 550 800 825 520 9-M20 200 600 1075 17.5 1910.5

1910.5

2042

2093

325 200 1706

1706

1771

1771

1699 36 147 130 2035.4

2050.4

2454.5

2525.4
