TD带式输送机

作者 新源机械 来源 新源机械 浏览 发布时间 10/02/28

据带式输送机的输送长度,物料的种类、容重、输送量、输送长度等诸因素通过计算确定输送机的布局以及所选用的胶带宽度、帆布层数和胶带厚度。

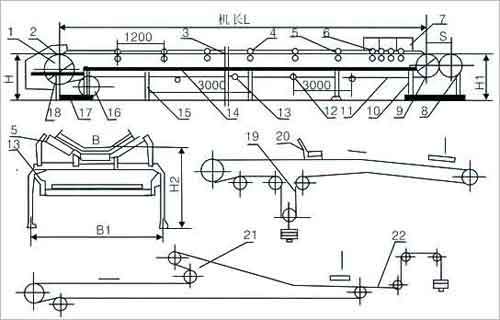

TD系列带式输送机外型尺寸图表:

TD带式输送机


B D A L H C E d 轴承型号
500 89 720 190 170 130 15 M12 204
650 870 240
800 1070 305
1000
1200
1400
108 1300 375 210 170 18 M12 305
150 455 230 200
1750 525

标记示例:带宽B=800mm、托辊直径D=89mm的槽形托辊、TD9089槽形托辊。

TD系列带式输送机技术参数表:
承载托 辊形式 带  速(m/s) 带  宽  B(mm)
500 650 800 1000 1200 1400
输 送 量 Q(t/s)
槽 形 拖 辊 0.8 78 131 - - - -
1.0 97 164 278 435 655 891
1.25 122 206 348 544 819 1115
1.6 156 264 445 696 1048 1427
2.0 191 323 546 853 1284 1748
2.5 232 391 661 1033 1556 2118
3.15 - - 824 1233 1858 2528
4.0 - - - - 2202 2996
平 行 拖 辊 0.8 41 67 118 - - -
1.0 52 88 147 230 345 460
1.25 66 110 184 288 432 588
1.6 84 142 236 368 553 753
2.0 103 174 289 451 677 922
2.5 125 211 350 546 821 111
