平板闸门 您的当前位置:河南丰泉(西贝)机械 > 产品展示 > 其他设备及配件 > 正文

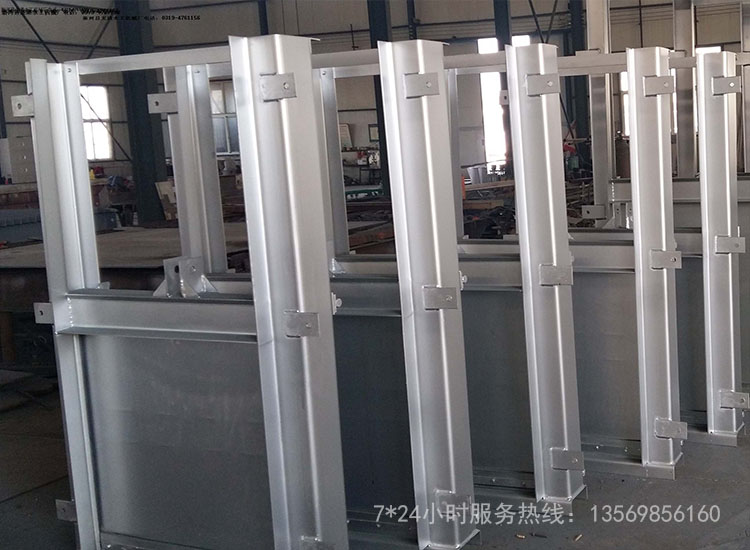

平板闸门

平板闸门

【应用行业】:电力、矿山、冶金、建材,化工

【产品别称】:平板闸门

【适用物料】:化工、机械、冶金、煤炭、矿山、电力、铸造、汽车制造、水泥、垃圾处理等行业

【价格区间】:电议

【处理能力】:电议


在线咨询获取报价

全国24小时销售热线:13569856160

简介

简介

平板闸门门槽占地少,可封闭相当大面积的孔口,闸门启闭设备较简单,对移动式起门机的适应性较好。上升式可将门提升至最高(全开)位置,以保证足够的净空,但启门架较高,启门力较大,启闭时间较长,主要用于承受双向水头或要求动水启闭的船闸及节制闸。下降式可将门下降到水下,启门力也较大,启闭时间较长,且闸门检修不便,常用于具有帷墙的船闸。升卧式可将门升高到全开位置后即完全卧倒,因而启门架的高度边墩可降低,工程量小,启闭设备简单,但只能作露顶式闸门,面钢丝绳长期在水中易锈蚀,门的维修也不便

平板闸门

特点

特点

平板闸门是由平直面板、构架、支承行走部件、吊具、止水部件等组成,运动时在门槽内直升直降。
平板闸门是被广泛应用的一种门型。相对于弧形闸门,平板闸门有如下特点:
(1)闸门结构简单,制造、安装和运输方便,造价低。
(2)门叶可以调出孔口维修、互换,可以一门多孔。门叶可以在高度上分为几段,如某些检修闸门采用叠梁门,根据水位叠放若干段。
(3)启闭设备简单,利于采用移动式启闭机,实现一机多门,同时启门力大。
(4)平板闸门薄,需要的闸墩长度短,要吊出闸门,需要较高的闸墩或工作桥。
(5)平板闸门依靠门槽支承,闸门凹槽对水流有不利影响。

平板闸门

结构

结构

平板闸门的面板位于闸门的上游面,一般用平板钢板制作而成,主要作用是挡水。构架是由梁系组成的框架,又称梁格,一般由水平次梁、垂直交梁(或称垂直隔板)、主梁、边梁组成。面板与构架组成板梁系统,共同承受水压力。上游水压力作用在面板上,面板将力传递到次梁,次梁又传递给主梁,最后传递给支承行走部件。

平板闸门的行走支承装置按移动阻力形式分为滑动式和滚动式。滑动式行走支承多为金属滑块,沿埋没在混凝土内的滑道行走。滑道材料有压合胶木、填充聚四氟乙烯板、填充尼龙和钢基铜塑复合板等。滚动式行走支承形式有滚轮和链轮。滚轮式支承的综合摩擦系数是滑动式支承的1/2~1/3;链轮式更小,多用于大型闸门。

平板闸门


使用说明

使用说明

•  本阀可水平安装或垂直安装 , 安装时两法兰连接中间必须加密封垫片 , 然后锁紧螺栓。

•  操作时手轮顺时针旋转为阀关,反之为开,不得在手轮上再增加辅助杠杆。

•  若长期存放应使设备处于关闭状态,各传动部位应加润滑油,不允许露天存放或堆置。

平板闸门


型号

型号

     根据驱动源的不同分为DPF型电动双推杆平板闸门、QPF型气动双推杆平板闸门 、DYPF电液动双推杆平板闸门三种类型。欢迎广大新老客户朋友可根据自己的不同使用环境和习惯进行选购。



规格

400~600

700~900

1000~1200

电动推杆

DT Ⅰ A63-M

P : 0.09KW

DT Ⅱ A100-M

P : 0.25KW

DT Ⅱ A250-M

P : 0.37KW

气动推杆

10A-5TCC50B

10A-5TCC63B

10A-5TCC80B

电液推杆

DYT100

P : 0.37KW

DYT300

P : 0.37KW

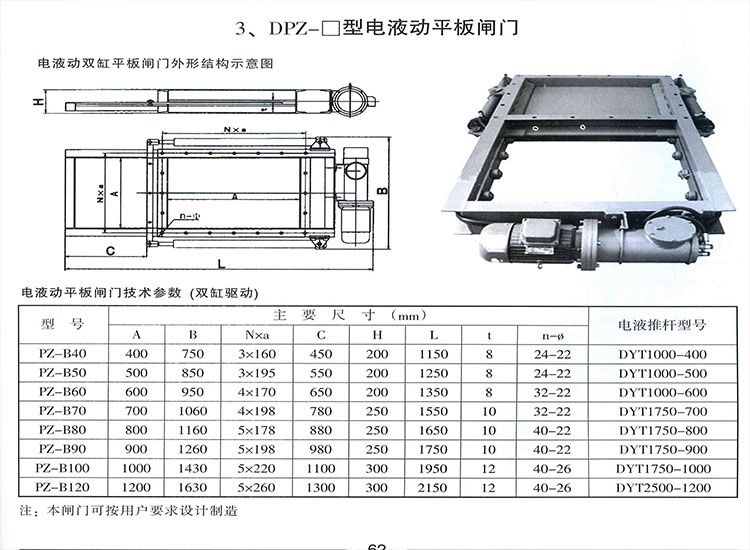

 二、电液动、电动、气动双推杆平板闸门外形及连接尺寸表



A × A

B × B

C × C

b

H

n-d

L1

L2

L3

200 × 200

245 × 245

280 × 280

4

250

8- Φ 10

960

1270

1320

250 × 250

305 × 305

350 × 350

4

250

12- Φ 10

1170

1480

1530

300 × 300

355 × 355

400 × 400

4

250

12- Φ 10

1320

1630

1680

350 × 350

405 × 405

450 × 450

4

250

12- Φ 12

1470

1780

1830

400 × 400

455 × 455

500 × 500

4

250

16- Φ 12

1620

1930

1980

450 × 450

505 × 505

550 × 550

4

250

16- Φ 12

1770

2080

2130

500 × 500

555 × 555

600 × 600

4

250

20- Φ 14

1930

2220

2280

560 × 560

615 × 615

660 × 660

4

250

20- Φ 14

2110

2400

2460

600 × 600

655 × 655

700 × 700

6

350

20- Φ 14

2230

2520

2580

630 × 630

685 × 685

730 × 730

6

350

20- Φ 14

2320

2610

2670

700 × 700

755 × 755

800 × 800

6

350

20- Φ 14

2550

2820

2880

750 × 750

805 × 805

850 × 850

6

350

20- Φ 14

2700

2970

3030

800 × 800

855 × 855

900 × 900

6

350

24- Φ 14

2850

3120

3180

850 × 850

905 × 905

950 × 950

6

350

24- Φ 14

3000

3270

3330

900 × 900

955 × 955

1000 × 1000

6

350

24- Φ 14

3150

3420

3480

1000 × 1000

1070 × 1070

1130 × 1130

6

450

28- Φ 18

3540

3940

3880

1100 × 1100

1170 × 1170

1230 × 1230

6

450

28- Φ 18

3840

4240

4180

1200 × 1200

1270 × 1270

1330 × 1330

6

450

28- Φ 18

4140

4540

4480

1300 × 1300

1370 × 1370

1430 × 1430

6

450

32- Φ 18

4440

4840

4780

1400 × 1400

1470 × 1470

1530 × 1530

6

450

36- Φ 18

4740

5140

5080
