斗式提升机厂家

斗式提升机厂家

【应用行业】:电力、矿山、冶金、建材,化工,污水

【产品别称】:提升机

【适用物料】:港口、码头、车站、煤场、仓库、建筑工地、砂石料场、农场等

【价格区间】:电议

【处理能力】:电议


在线咨询获取报价

全国24小时销售热线:13569856160

产品简介

TD斗式提升机简称TD提升机,是适用于垂直输送粉状、粒状及小块状且磨琢性较小的散状物料,如粮食、煤、水泥、碎矿石等,提升高度40m。TD型斗式提升机备有四种料斗Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)SD型(深斗)。

TH提升机也叫TH系列斗式提升机,是环链斗式提升机的一种型号,料斗的承受部件为链条,取代了原有皮带传动。采用锻造的环形链条作为牵引构件,在运行过程中采用混合式或重力式卸料。提升高度在4.5米-40m之间,斗宽从160-1250。

 NE型提升机采用全封式机壳链速低,环境污染少,几乎无回料现象,因此功率损耗少,噪声低,寿命长。维修少,易损件少。输送链为套筒滚子链,诱导式重力卸料,用于各种粉状、块状物粒的垂直提升。由于节能和维修少,使用成本相较于其他设备较低。

斗式提升机厂家

TH环链提升机参数

型   号   TH160 TH250 TH315 TH400 TH500 TH630 TH800 TH1000 TH1250
料斗型式 zh sh zh sh zh sh zh sh zh sh zh sh zh sh zh sh zh sh
输送能力,m 3 /h 19 30 30 48 35 59 58 94 73 118 114 185 150 240 240 360 360 540
料斗 料斗容量(l) 1.2 1.9 3 4.8 3.75 6 5.9 9.5 9.3 15 14.6 23.6 24 38 38 60 60 95
斗距(mm) 350 450 512 688 936 936 1001
链条 园钢直径 x节(mm) φ12X45 φ18X64 φ22X86 φ24X86  φ24X86 φ28X92
单链条破 断强(KN) ≥170 ≥320 ≥480 ≥560 ≥560 ≥660
料斗运动 速度 (m/s) 1.3 1.2 1.4 1.5 1.6 1.6 1.6
传动链轮转数 (r/min) 62.5 46.8 42.5 37.6 35.8 31.8 30.5 30.5 28
输送物料的 最大块度(mm) 20 25 35 40 50 60 75 85 100

NE板链斗式提升机参数

型号 输送能力 (米3/时) 斗速 (米/秒) 主轴转速 (转/分) 物料粒度 (毫米) 料斗
容积(升) 斗宽(毫米) 斗距(毫米)
NE15 15 0.5 15.54 <40 2.5 250 203
NE30 32 16.45 <50 7.8 300 305
NE50 60 16.45 <50 15.7 300 305
NE100 110 14.13 <70 35 400 400
NE150 170 14.13 <70 52.2 600 400
NE200 210 10.9 <100 84.6 600 500
NE300 320 10.9 <100 127.5 600 500
NE400 380 8.3 <120 182.5 700 600
NE500 470 7.1 <120 260.9 700 700
NE600 600 7.1 <120 33.2 700 700
NE800 800 6.2 <140 501.8 800 800

TD皮带斗式提升机参数

型号 TD160 TD250 TD315 TD400
料斗形式 Q h zD Sd Q h zD Sd Q h zD Sd Q h zD Sd
输送量(m3/h) 5.4 9.6 9.6 16 12 22 23 35 17 30 25 40 24 46 41 66
斗宽(mm) 160 250 315 400
斗容(L) 0.5 0.9 4.2 1.9 1.3 2.2 3.0 4.6 2 3.6 3.8 5.8 3.1 5.6 5.9 9.4
斗距(mm) 280 350 360 450 400 500 480 560
带宽(mm) 200 300 400 500
斗速(m/s) 1.4 1.6 1.6 1.8
物料量大块(mm) 25 35 45 55
型号 TD500 TD630 TD160 TD250 TD350 TD450
料斗形式 Q h zD Sd h zD Sd Q S Q S Q S Q S
输送量(m3/h) 38 70 58 92 85 89 142 4.7 8 18 22 25 42 50 72
斗宽(mm) 500 630 160 250 350 450
斗容(L) 4.8 9 9.3 15 14 14.6 23.5 0.65 1.1 2.6 3.2 7 7.8 14.5 15
斗距(mm) 500 625 710 300 400 500 640
带宽(mm) 600 700 200 300 400 500
斗速(m/s) 1.8 2 1 1.25 1.25 1.25
物料量大块(mm) 60 70 25 35 45 55

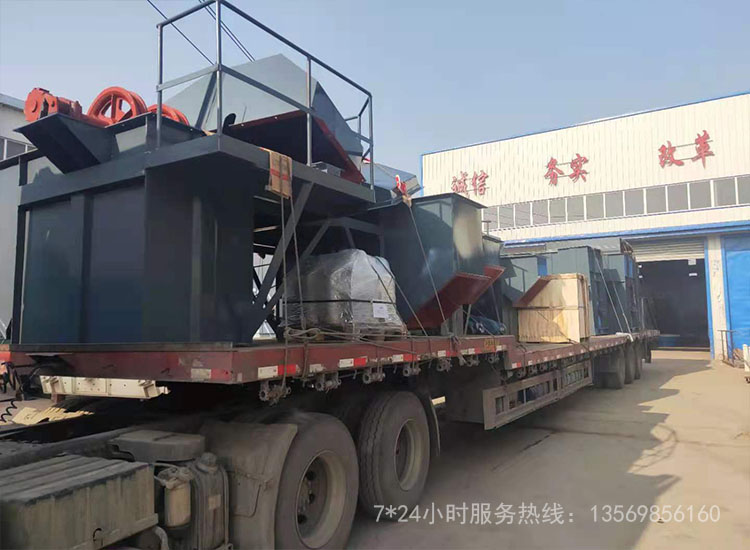

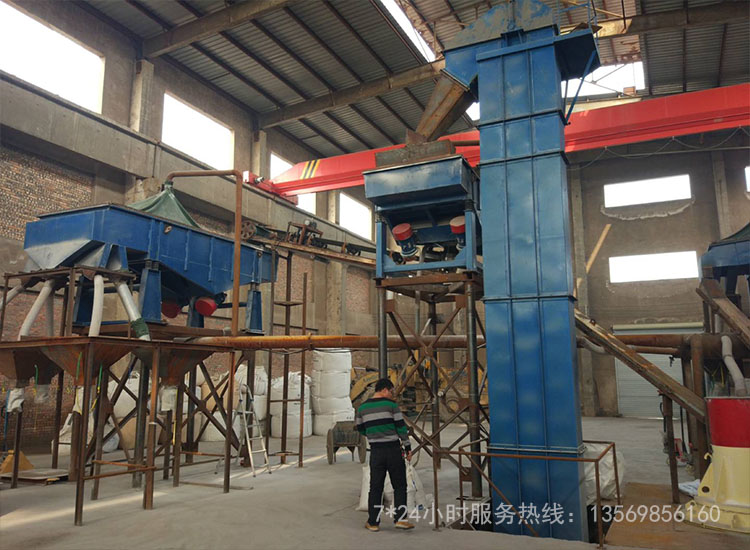

真机展示
