GX管式螺旋输送机 您的当前位置：新乡市西贝机械有限公司 > 产品展示 > 提升输送机械 > 正文
GX管式螺旋输送机

GX管式螺旋输送机

【应用行业】:化工、机械、冶金、轻工、粮食、医药、交通、水电等部门，用于输送粉尘状、小颗粒状，小颗粒状和小块状物料。

【产品别称】:绞龙

【适用物料】:化工行业：树脂粉、颜料、洗衣粉、微粉、油漆、纯碱、柠檬粉、橡胶、塑料等。磨料、陶瓷行业：氧化铝、石英砂、泥浆、喷雾土粒、食品添加剂行业：糖、盐、碱、味精、奶粉、豆浆、酵母、果汁、酱油、醋等、造纸行业：涂布涂料、白土泥浆、黑白液、废液、造纸液、废水回收、冶金行业：氧化钛、氧化锌、电磁材料、金属粉末、焊条粉末等、中药粉、中药液、西药粉、西药液体、中西药颗粒等、垃圾、人畜屎尿、废油、食品废水、废水加工等

【价格区间】:电议

【处理能力】:电议


在线咨询获取报价

全国24小时销售热线：13598727473

产品简介

螺旋输送机是一种利用电机带动螺旋回转，推移物料以实现输送目的的机械。它能水平、倾斜或垂直输送，具有结构简单、横截面积小、密封性好、操作方便、维修容易、便于封闭运输等优点。螺旋输送机在输送形式上分为有轴螺旋输送机和无轴螺旋输送机两种，在外型上分为U型螺旋输送机和管式螺旋输送机。

GX管式螺旋输送机

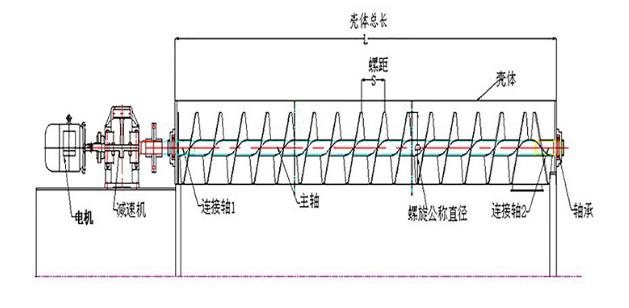

工作原理

GX管式螺旋输送机是利用旋转的螺旋将被输送的物料沿固定的机壳内推移完成输送工作的。头部及尾部轴承移至壳体外，吊轴承采用滑动轴承设有防尘密封装置，轴瓦一般采用粉末冶金,输送水泥采用毛毡轴瓦，吊轴和螺旋轴采用滑块连接。

产品特点

1、体积小、转速高、能够确保快速均匀输送。
2、刚性好，密封好。外壳采用无缝钢管制作，端部采用法兰连接成一体。
3、出料端设有清扫装置，整机噪声低，适应性强，进出料口位置布置灵活。
4、承载重量大、安全可靠。
5、适应性强、安装维修方便、寿命长。

GX管式螺旋输送机


GX管式螺旋输送机

表一、GX螺旋输送机技术参数


规格 主要技术性能 驱动装置 质量kg
型号 长度m 处理量t/h 转速r/min 减速器 电动机
型号 速比 型号 功率kw
GX200 10 9 60 YZQ 23.34 Y90s-4 1.1 726
GX200 20 9 60 YZQ 23.34 Y90l-4 1.5 1258
GX250 10 15.6 60 YZQ 23.34 Y100L1-4 2.2 960
GX250 20 15.6 60 YZQ 23.34 Y100L1-4 3 1750
GX300 10 21.2 60 YZQ 23.34 Y100L2-4 3 1373
GX300 20 21.2 60 YZQ 23.34 Y112M-4 4 2346
GX400 10 51 60 YZQ 23.34 Y132S-4 5.5 1911
GX400 20 51 60 YZQ 23.34 Y160M-4 11 2049
GX500 10 87.5 60 YZQ 23.34 Y132M 7.5 2381
GX500 20 87.5 60 YZQ 23.34 Y180M-4 18.5 5389
GX600 10 134.2 45 YZQ 23.34 Y180L-4 22 3880
GX600 10 134.2 45 YZQ 23.34 Y250M-4 55 7090


表二、GX螺旋输送机安装尺寸

型号 D L1 L2 L3 C Pmin E F S K B B1 B2 H H1 H2 H3 d
GX150 150 2000 1000,1500,2000 2000 50 190 105 102 100 17 270 110 160 314 280 140 85 16
GX200 200 2500 1500,2000,
2500 		2500 60 220 115 125 200 25 342 140 200 384 340 180 110 16
GX250 250 70 270 125 125 200 28 392 200 260 464 410 220 135 20
GX300 300 75 300 130 130 200 28 468 240 320 555 480 270 160 20
GX400 400 3000 1500,2000,3000 3000 90 350 150 145 300 30 572 320 400 685 500 340 210 25
GX500 500 100 450 175 165 300 35 706 400 500 823 500 400 264 25
GX600 600 100 550 175 175 300 40 806 500 600 973 600 500 314 30
