提升机

提升机

【应用行业】:港口、码头、车站、煤场、仓库、建筑工地、砂石料场、农场等

【产品别称】:提升输送机

【适用物料】:化肥、医药粉、涂料、颜料、化妆品、油脂、树脂、陶瓷浆、粘土泥浆、生石灰、耐火材料粉末、冶金粉末、电磁粉末、研磨粉、果汁、饮料、食糖、食盐、味精、调料、奶粉、淀粉、面粉、米粉、碳粉、石墨粉、猛粉、碳酸锂、助溶剂、灭火剂以及环保行业的污水、废水处理

【价格区间】:电议

【处理能力】:电议


在线咨询获取报价

全国24小时销售热线:13569856160

提升机简介

提升机是一种由低处把物料提升到高处的一种提升设备可以垂直、倾斜提升。分类有5类:皮带提升机、环链提升机、板链提升机、挖斗提升机、单斗提升机等系列

提升机

提升机分类

1、TD斗式提升机因其有皮带传动,因此又称皮带斗式提升机或胶带斗式提升机。它由运行部分(料斗与牵引胶带)、带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成。TD斗式提升机适用于向上输送松散密度ρ<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。

2、NE板链斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料。采用自流式装料,重力式卸料。链条是合金钢高强度板式链条耐磨而可靠。驱动部分采用硬齿面减速器。该提升机适用于中、大块和有磨琢性的物料(如石灰石、水泥熟料、石膏、块煤)的垂直输送,物料温度控制在250℃以下。

3、环链斗式提升机是利用均匀固接于无端牵引构件上的一系列料斗,竖向提升物料的连续输送机械,斗式提升机利用一系列固接在牵引链或胶带上的料斗在竖直或接近竖直方向内向上运送散料。

4、单斗式提升机适用于食品、五谷杂粮、农作物、化工、塑料等行业的物料的输送。将物料从低处倾斜输送到高处。可以与包装机实现配套,自动供料。也可单独在其它场合使用。单斗提升机包括机架、料斗、上轨道、下轨道和链条,上轨道与下轨道固定在机架上,链条安装在机架上,料斗上设置有上行走轮与下行走轮,上行走轮置于上轨道内,下行走轮置于下轨道内,上行走轮与链条连接,其特征在于,在上轨道上靠近地面的一端设置有横向移动轨道。动作简单,运行稳定性高,生产成本和运行成本低。该机由带走轮的料车、传动装置、导轨及滑轮等组成。

提升机工作原理

斗式提升机的输送工作原理是:料斗把物料从下面的储藏中舀起,随着输送带或链提升到顶部,绕过顶轮后向下翻转, 斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶尼龙带,斗式提升机一般都装有机壳,以防止斗式提升机中粉尘飞扬,TD型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成

斗式提升机的输送工作原理是:料斗把物料从下面的储藏中舀起,随着输送带或链提升到顶部,绕过顶轮后向下翻转, 斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶尼龙带,斗式提升机一般都装有机壳,以防止斗式提升机中粉尘飞扬,TD型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成

NE系列板链式斗式提升机系流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE800共11种)提升量广;且生产能高,能耗较低,该机采用全封式机壳链速低,几乎无回料现象,因此无功功率损耗少,噪声低,寿命长。

提升机型号参数

型  号

提升量(m³/h)

物料*大块度

占百分比 %

10

25

50

75

100

NE15

15

65

50

40

30

25

NE30

32

60

75

58

47

40

NE50

60

90

75

58

47

40

NE100

110

130

105

80

65

55

NE150

170

130

105

80

65

55

NE200

210

170

135

100

85

70

NE300

320

170

135

100

85

70

NE400

380

205

165

125

105

90

NE500

470

240

190

145

120

100

NE600

600

240

190

145

120

100

NE800

800

275

220

165

135

110


斗提机型号 TD100 TD160 TD250 TD315
料斗型式 Q H Q H Zd Sd Q  H Zd Sd Q H Zd Sd
输送量①,m3/h 4 7.6 9 16 16 27 20 36 38 59 28 50 42 67
料斗容积,L 0.15 0.3 0.49 0.9 1.2 1.9 1.12 2.24 3.0 4.6 1.95 3.55 3.75 5.8
料斗运行速度,m/s 1.4 1.4 1.6 1.6
滚筒转速,r/min 67 67 61 61

斗提机型号 TD400 TD500 TD630
料斗型式 Q H Zd Sd Q H Zd Sd Q H Zd Sd
输送量,m3/h 40 76 68 110 63 116 96 154 - 142 148 238
料斗容积,L 3.1 5.6 5.9 9.4 4.84 9.0 9.3 14.9 - 14 14.6 23.5
料斗运行速度,m/s 1.8 1.8 2.0
滚筒转速,r/min 55 55 48

型号

TH160

TH200

TH250

TH315

TH400

TH500

TH630

料斗形式

ZH

SH

ZH

SH

ZH

SH

ZH

SH

ZH

SH

ZH

SH

ZH

SH

输送量m³/h

普通型

15

25

18

29

31

48

35

60

60

94

75

118

114

185

改进型

-

-

-

-

-

-

46

80

80

125

100

157

152

246

料斗

斗宽mm

160

200

250

315

400

500

630

斗容L

1.2

1.9

1.5

2.4

3.0

4.6

3.75

6.0

5.9

9.5

9.3

15.0

14.6

23.6

斗距mm

普通型

500

512

688

改进型

-

384

516

链条

圆钢 (直径×节距)mm

14×50

18×64

22×86

环数

普通型

9

7

7

改进型

-

5

5

料斗运行速度m/s

1.2

1.4

1.5

主链轮节圆直径mm

300

365

520

630

710

800

900

主轴转速r/min

69.71

63.22

44.11

42.5

37.6

35.8

31.8

物料*大块度mm

20

25

30

35

40

50

60

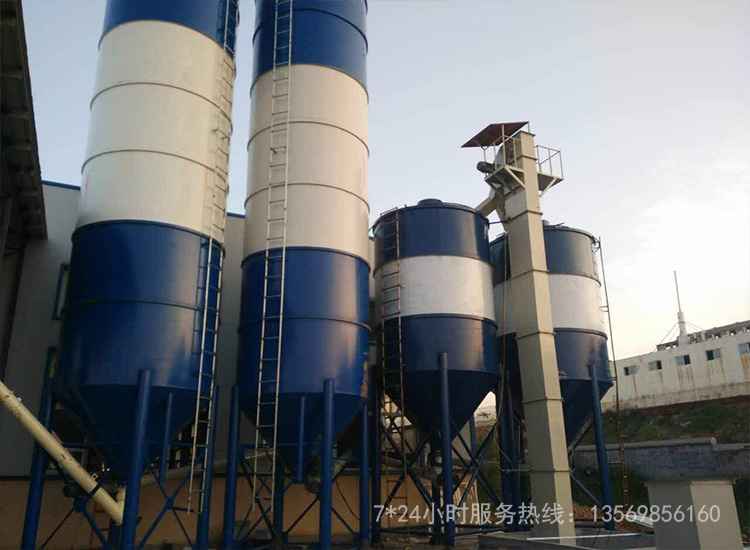

提升机真机展示
