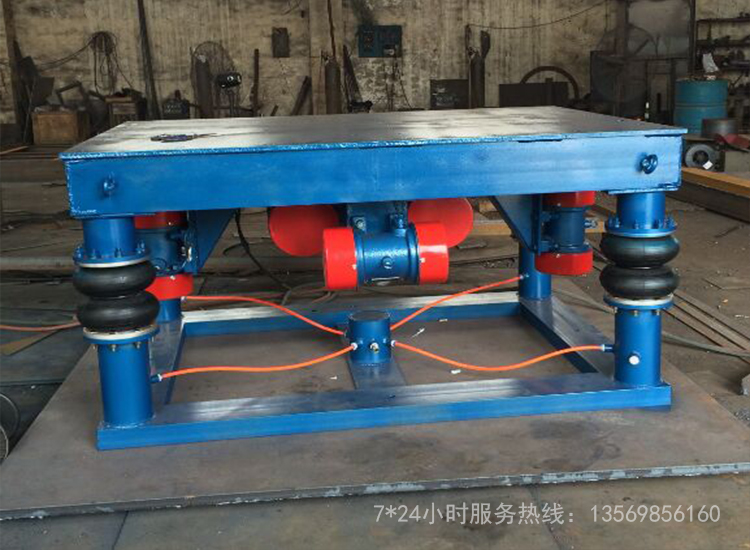

振动平台

振动平台

【应用行业】:冶金、矿山、煤炭、化工、电力、建材、铸造、磨料、陶瓷、玻璃、粮食、视频、医药、轻工等工业,

【产品别称】:振实台

【适用物料】:混凝土、铸造、人防门等

【价格区间】:电议

【处理能力】:电议


在线咨询获取报价

全国24小时销售热线：13598727473

产品特点

产品特点

 振动平台在使用过程中，可以通过调节振动电机激振力大小、来使平台上物料实现理想的形式。也可以通过不同方向振动电机的开启和关闭达到不同的振动效果。
    振动电机为激振源，噪声低、耗电小、维护简单。
    ZDP系列振动平台结构简单。运行可靠、重量轻、体积小、安装简便。

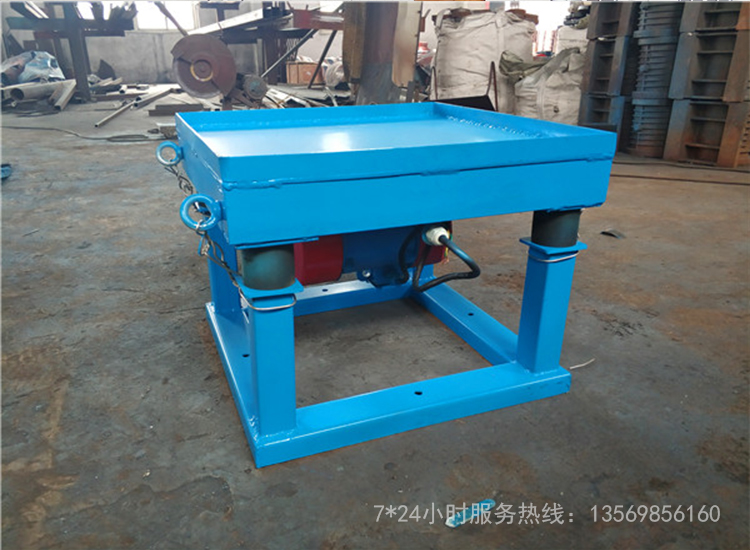

振动平台

组成结构

组成结构

1、振动平台主要有支架、台面振动机构，减震机构四部分组成。同时由于它能够做横向、纵向、上下的运动，故而得名三位振动平台。   
2、振动平台的振动机构主要由若干台振动电机、传动板构成，振动电机的数量一般为偶数，如：4、6、8、10等，振动电机的型号决定了三维振动平台的主要技术参数。
3、振动平台的减震机构主要由减震弹簧组成，共分为橡胶弹簧、复合弹簧、空气弹簧等几种。

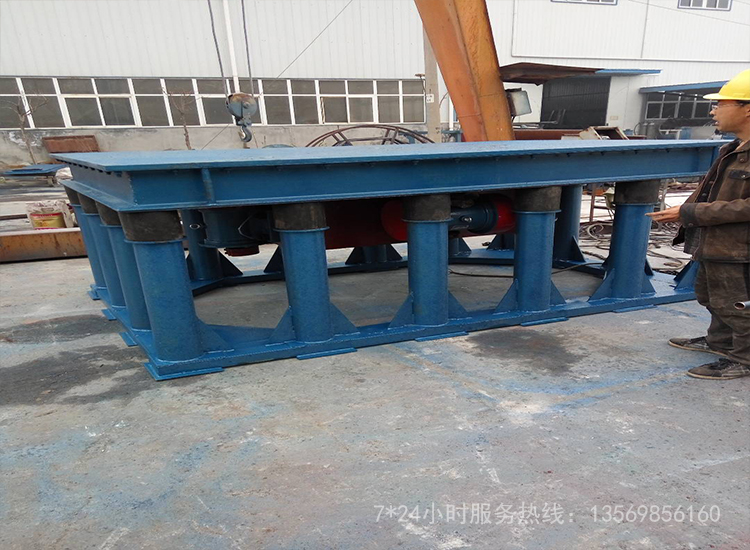

振动平台

主要参数

主要参数


型   号

面积（m2）

功率（Kw）

振幅（mm）

重量（Kg）

ZDP-500＊500

0.25

2＊0.25

2-5

300

ZDP-1000＊1000

1

2＊0.4

2-5

600

ZDP-1200＊1200

1.44

2＊3

2-5

1600

ZDP-1500＊1500

2.25

2＊3

2-5

2600

ZDP-3000＊3000

9

6＊1.5

2-5

3200



外形尺寸表

型   号

A

B

H

ZDP-1000

1000

900

650

ZDP-1500

1500

1400

700

ZDP-2000

2000

1880

800

ZDP-3000

3000

2880

900

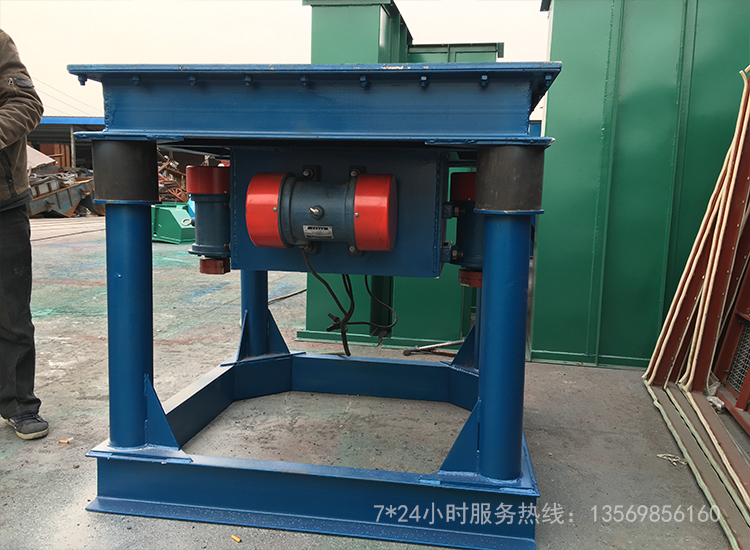

振动平台

安装调整

安装调整

1.该机进行安装时，基础接触面要水平，不超过±0.15。
2.地角基础螺栓拧紧，不得有松动现象。
3.检查电机固定螺丝和平台紧固螺丝，均不得松动。
4.待检查安装无误时，可进行空载试车，在空载试车无异常的情况下，进行负载作业。
5.若需调整振幅，可先通过变频器调节，降低频率增大振幅，升高频率减振幅，也可通过机械式调整，打开电机防护罩将每一端的外偏心块锁紧螺丝松开，调整外偏心块和内偏心块之间夹角来改变激振力大小从而调整到需要的工作振幅。（振动电机和变频器详细见各自使用说明书）
6.振动电机工作的运转方向，立式装为同向运转；卧式装为同步反向运转。
7.在振动电机调整好后，要装好防护罩，确保安全。
8.要定期检查各个部分的紧固螺丝，检查带负荷的箱体与台面的紧固情况，以免造成二次振动损坏台面。

振动平台

分类解析

分类解析

振动平台根据用途分类可以分为铸造振动平台 混凝土振动平台、实验振动平台。

根据它们的动力设备和工作原理可以分为液压式、电动式、机械式、振动式四种。
