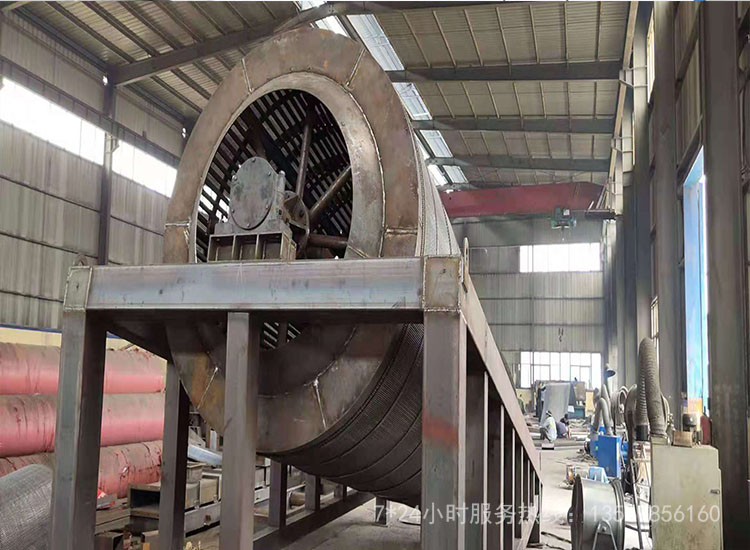

双层滚筒筛

双层滚筒筛

【应用行业】:化工、机械、冶金、轻工、粮食、医药、交通、水电等部门,用于输送粉尘状、小颗粒状,小颗粒状和小块状物料。

【产品别称】:圆筒筛

【适用物料】:化工、机械、冶金、煤炭、矿山、电力、铸造、汽车制造、水泥、垃圾处理等行业

【价格区间】:电议

【处理能力】:


在线咨询获取报价

全国24小时销售热线:13017605163

工作原理

工作原理

滚筒筛,圆筒筛,回转筛主要有电机、减速机、滚筒装置、机架等机构组成。滚筒装置倾斜布置。电动机经减速机,与滚筒机构连接在一起,驱动滚筒机构绕其轴线转动。当物料进入滚筒装置后,由于滚筒装置的倾角与转动,使合格物料(筛下产品)经滚筒外圆的筛网排出,不合格物料(筛上产品)经滚筒末端排出。SH型系列回转筛滚筒装置通过机体密封盖密封,从而保证设备在工作过程中,有效防止粉尘外逸,杜绝粉尘污染。更换筛网时,只需将机体密封盖打开即可更换,操作方便。

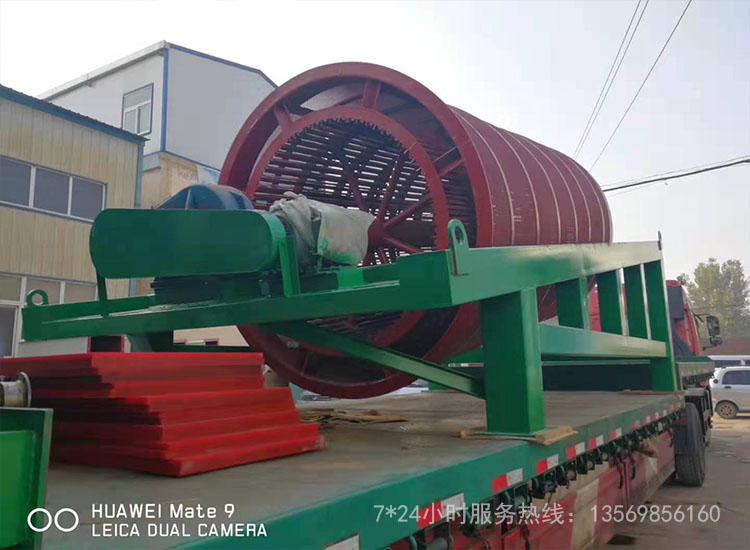

 双层滚筒筛

双层滚筒筛

产品特点

产品特点

1.物料适应性广:广泛应用于各类物料筛分,无论是劣质煤、煤泥,还是煤烟以及其它类物料,都能够顺利进行筛分;
2.进料方式简单多样:进料口可根据现场实际设计,无论是皮带、漏斗或其它进料方式,不用采取特殊措施,都可以顺畅进料;
3.筛分效率高:设备可设有梳型清筛机构,在筛分过程中,不管进入筛分筒的物料多脏、多杂都可以筛分,从而提高了设备的筛分效率;
4.筛分量大、易于大型化:在相同尺寸下,圆面积比其它型状的面积都大,因此其筛分有效面积就大,使物料能充分接触筛网,因而单位时间内筛分量就大。又因其结构简单,布置方便,技术新颖而成熟等特点,极易大型化;
5.自身能耗小:电机功率小,是其它筛型的二分之一到三分之一,处理相同量物料而运行时间仅为其它筛型的二分之一,因此能耗低;
6.工作环境好:整个筛分筒可以用密封隔离罩所密封,彻底清除了筛分循环过程中的粉尘飞扬,块状分溅等现象,避免了对工作环境的污染;
7.设备噪音低:运行中,由于回转速度小,并且有密封隔离罩与外界隔离,使噪声无法传递到外部,从而降低了设备噪音;
8.使用寿命长,维修量小:回转筛是由若干个圆环状网组成,其总筛分面积远远大于其它筛型的筛分面积,再加上筛分效率高,设备运行时间短,故而使用寿命较长 ,易损件少、维护量小;
9.检修方便:设备密封隔离上罩可以拆开,拆开后不影响机器正常运行,并且使得检修非常方便。

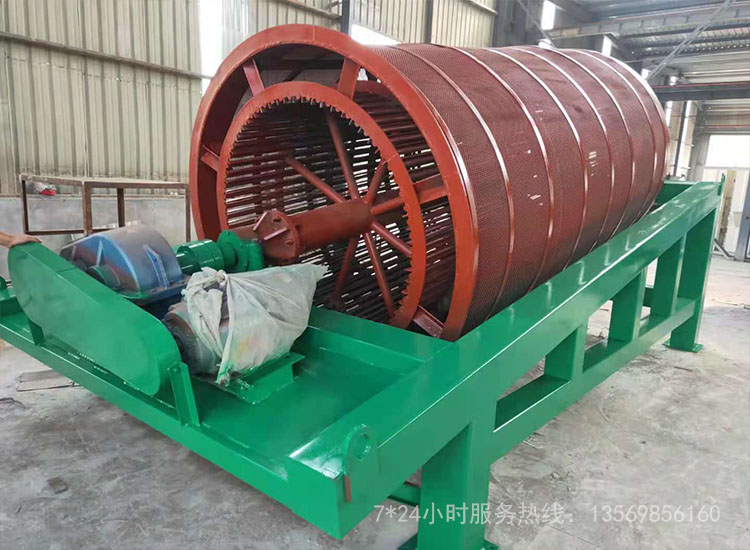

双层滚筒筛

选型参考

选型参考

规格型号

GTS1015

GTS1220

GTS1224

GTS1530

GTS1535

滚筒直径(mm)

1000

1250

1250

1500

1500

滚筒长度(mm)

1500

2000

2400

3000

3500

处理能力(t/h)

50-100

100-150

150-200

200-270

270-340

滚筒倾角(度)

10-12

10-12

10-12

10-12

10-12

旋转速度(r/min)

17

17

17

15

15

电机功率(kw)

4

5.5

7.5

11

15

出料粒度(mm)

10-13

10-13

10-13

10-13

10-13

设备安装

设备安装

1、预埋钢板。安装前应按设备安装图的要求预埋钢板,要求预埋钢板的上平面位于同一平面上。安装所需的预埋钢板、底脚螺栓等均由安装单位自备。
2、筛体的安装。根据设备进料口、出料口的位置布置,对筛体安装位置进行确定。
2、安装基础支架。将筛体两端通过吊装安装在基础支架上,并将筛体安装角度调整至设计角度,最后进行固定焊接。
3、连接进料口和出料口。
4、连接筛体下部支架密封板。
5、用手转动滚筒筛分筒,不得有阻力过大或卡死现象,否则应及时查清原因加以调整。

6、滚筒筛出厂后,如超过6个月才安装,则安装前必须将大轴的轴承拆下清洗,注入新润滑脂(2号锂基润滑脂)。

双层滚筒筛


操作维护

操作维护

1、开车时必须先开启笼式滚筒筛,后再开启给料设备;停车时相反;
2、运行前三天,要每天对笼式滚筒筛紧固件进行检查,如有松动应及时紧固。以后则可定期(每周或半月)对笼式滚筒筛紧固件进行检查及处理;
3、轴承座、变速箱应定期检查润滑情况,并及时加油和换油。大轴轴承采用2号锂基润滑脂,正常情况下,每两月加注一次润滑脂,加注量不宜过多,否则易引起轴承过热。各处轴承应每年清洗检查一次。
4、设备长期停用(30天以上的)重新启动时应对电机绝缘进行摇测,以避免电机烧毁。
