方型摇摆筛

方型摇摆筛

【应用行业】:矿山、冶金、煤炭、电力、化工、食品、玻璃、耐火材料

【产品别称】:往复筛

【适用物料】:化工行业：树脂、涂料、工业药品、化妆品、油漆、中药粉等。 食品行业：糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。 金属、冶金矿业：铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。 公害处理：废油、废水、染整废水、助剂、活性碳等

【价格区间】:电议

【处理能力】:电议


在线咨询获取报价

全国24小时销售热线：13598727473

工作原理

工作原理

方形摇摆筛筛机摇动体即筛体运动轨迹来看，方型摇摆筛又可叫往复筛，其电机驱动装置所产生的振动力是一绕定轴、方向呈规律变化的惯性力，本质是由偏心轮绕定轴转动所形成的往复惯性力。根据R系列方形摇摆筛的结构特点及工作原理，其筛面一般为水平或微倾斜布置（倾斜角度为0°~5°）。R系列方形摇摆筛的工作原理为:摇摆筛启动后，设备摇动体即筛箱在惯性力的作用下作前后往复运动，筛箱和筛面连体作周期性摇动，从而使筛面上的物料随筛箱一同作定向跳跃式运动。期间，小于筛孔的物料通过筛孔落到下层，成为筛下物，大于筛孔孔径的物料经连续翻滚跳跃运动后从排料口排出，很终完成筛分工作。从R系列方形摇摆筛的工作原理可以看出，其传动机构偏心轮距物料运动轨迹及物料在筛面上的滞留时间有至关重要的影响，也即对筛机处理能力和筛分效率有相反的影响。实际筛分作业中，我们可以根据具体情况，在生产能力和筛分效率两方面有所取舍。

 方型摇摆筛

方型摇摆筛

结构组成

结构组成

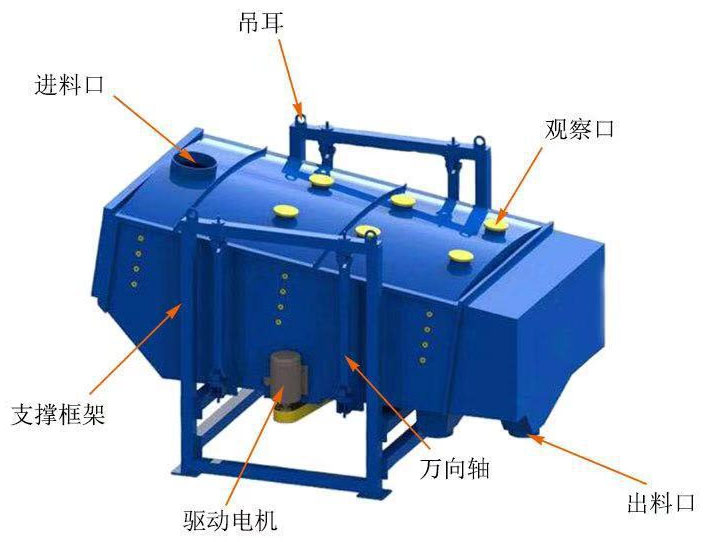

方形摇摆筛主要是由筛箱、驱动装置、筛架、支撑架和减振装置等组件构成。筛箱：包括筛框、筛网、筛格、弹簧卡和弹跳球等组件，其中，筛框上安装有上、下两层筛网，筛网通过设置在筛格周边上的弹簧卡张紧在筛格上，弹跳球设置在筛格的方格内；驱动装置：驱动器、电动机、锁紧套、锁紧圆螺母、止动垫圈和锥套等组件，其中，锥套固定在筛框上，驱动器的驱动轴设置在锥套内并通过锁紧套来连接固定其位置.

方型摇摆筛

方型摇摆筛

机型选择

机型选择

方型摇摆筛是一种可以根据客户物料要求进行设计变化的筛分设备.可以做成单箱体,双箱体,三箱体,四箱体的组合.也可以在每层箱体里面变化网的层数.合理的最大化的利用其筛分优势.一台方型摇摆筛能达到传统的几台筛机的筛分效率.根据要求可做以下若干机型

方型摇摆筛

方型摇摆筛

产品特点

产品特点

1.设计合理，结构简单，运行平稳；

2.每层筛网均有筛网防堵清理装置，筛分机在工作状态下连续不停地对筛网进行清理，保证筛网不堵孔，延长运行周期；

3.密封效果好，噪音小，无粉尘，提升车间工作环境；

4.往复回旋式的运动方式快速的将物料分散筛分；

5.无垂直振动，对基础的动载很小，筛网寿命长。


方型摇摆筛

筛分优势

筛分优势

1、快速将物料分散

方形摇摆筛采用往复式回旋运动，能在几乎无垂直振动和跳跃的情况下将物料分散。

2、往复的小球可防止筛网堵眼

方形摇摆筛筛网下方格中的弹跳球可通过直接撞击筛网来去除粘在筛网上的颗粒，使筛网表面时刻保持清洁，减少堵网，稳定筛分精度。

3、"快速夹头"能使网面自动绷紧;

快速夹头用于自动绷紧筛网，，通过在整个网面上保持均匀的拉伸力，确保系统有极高的筛分精度，减少堵网的问题，增加了筛网的寿命。

4、平稳驱动系统，并带有动力平衡设计;

方形摇摆筛驱动系统的动力平衡设计有使筛分运动不产生振动冲击，使系统能安装在悬吊装置上而不影响筛分效果。
