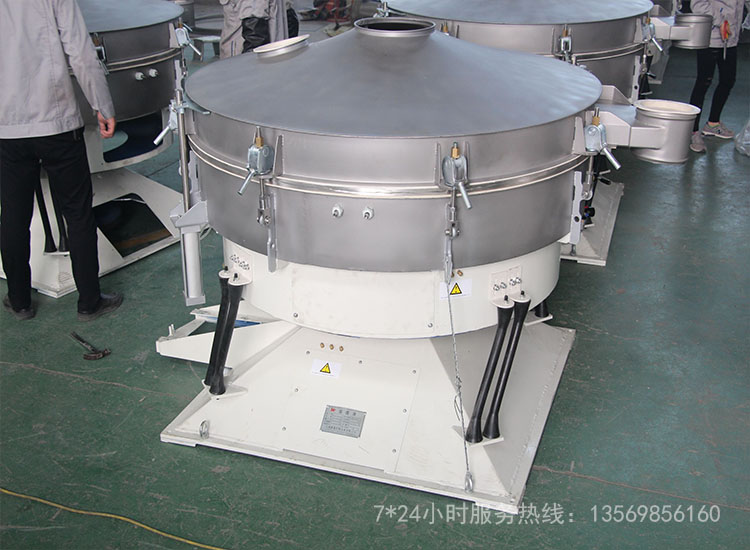

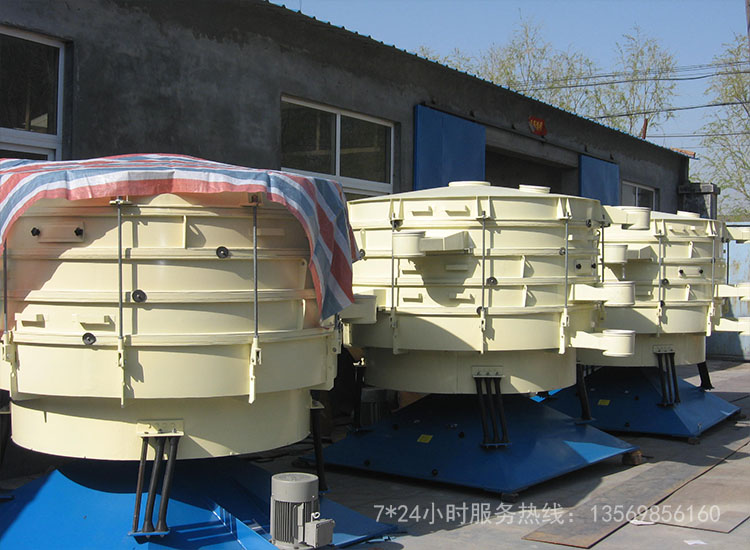

摇动筛

摇动筛

【应用行业】:宠物食品业,膨化食品业,饲料行业,糖果行业,干鲜果品业,保健食品业,粮食精加工处理业,化工医药业,五金电料业,军工制造业等等。

【产品别称】:摆式振动筛

【适用物料】:碳化硅、电磁粉、钨粉、钴粉、镍粉、石英粉、锂电池正极材料、负极材料、激光粉、碳粉、粉末涂料、合金粉末、钼粉、不锈钢粉、麦芽粉、孢子粉等

【价格区间】:0.1-10万

【处理能力】:电议


在线咨询获取报价

全国24小时销售热线:13598727473

简介

简介

摇摆筛一种多用途新型筛分设备,经典的惯性筛分,其全新的设计理念和独特的结构,使之成为接近手工筛分作的筛分机,成就了摇摆筛几近完美的筛分效果,具有广阔的应用精华。从运行轨迹来看,摇摆筛是一种非线性惯性振动筛。由于结构和工作原理的独特性,使得摇摆筛特别适用于对细小颗粒和微细粉物料的分级处理。摇摆筛既可用于干式筛分,也可用于湿式筛分。

摇摆筛的筛面与筛框可用多种材料和不同工艺加工制作,并可方便地多层叠加使用。摇摆筛为全封闭结构,不存在物料粉尘外溢的现象,并可方便地加设干燥,冷却,除尘,清洗等辅助设施。

摇动筛


特点

特点

高达5倍的单位面积产出;精确到6级分离,筛分精度高达90%-95%;使用硅橡胶球、超声波等高效清网装置系统,筛孔不会堵塞。密闭除尘,操作安全;加速度比振动筛低4.5倍,筛分零件寿命提高而维护减少;噪声<75分贝。优化重理均衡,地基动态负荷低。
1、设计精巧,结构独特,有利于提高设备使用寿命,降低运行及维修成本。
2、采用低频率,小负荷工作,动力系统对设备及物料作用小。
3、设备相对体积小,重量轻,安装简单,维修方便且动力消耗少,噪声污染小。
4、相对处理量大,筛分效率高,摇摆筛筛分精度一般在95%以上。
5、全封闭结构,而且密封效果好,基本不存在物料粉尘污染现象。
6、出料口可在360°圆周内任意调定,便于工艺布置。
7、筛网更换方便,可满足一般物料的干,湿式分级要求。

8、筛面可方便地加设清网装置,可有效解决筛面堵塞问题。


结构原理

结构原理

1、基本的回转运动与人工筛分相类似。偏心率从25到40mm可调,低速V型皮带驱动从120到360rpm可调。
2、每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整。
3、因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛面上均匀分散,从而以螺旋运动往轴向传播。细小颗粒从而完成了整个筛分过程。
4、水平与垂直加速度随着粒子的运动而增加,接近筛孔尺寸的颗粒随之成功分离;较大颗粒被运到出口处,出口处由一个可调节的导向装置控制流量,该导向装置是控制物料停留时间的另一个因素。

5、此次过程在每筛层之间重复进行。


筛分方式

筛分方式

1、回旋式筛分:两层同样孔径的筛网,让筛过一次的物料再次筛分,以达到更高的筛分精度。
2、回旋式逆向筛分:物料筛分由细→中细→中→粗的方式筛分,粗物料起到一定的清洁网孔的作用。
3、双倍处理筛分:进入筛机的物料均匀地分配到两个层面上,使单台筛机的处理能力提高近一倍,一台筛机当两台用。

4、组合式筛分:普通筛分+回旋式筛分,提高单台筛机的使用率。


清网方式

清网方式

弹跳球清洁:符合食品级的橡胶、硅胶球在筛网下的冲孔板上跳动,弹击金属网,减少网孔堵塞。此系统简单易用、维护方便,适用于大多数颗粒物料。
转筒刷清洁:转通刷由安装在基底盘上的减速齿驱动,在筛网下旋转刷网,清洁物料,适用于球形、结晶及脆性物料的筛分。

超声波清洁:高频率超声波被传输到筛网上,既清洁了筛网,又显著提高了生产能力。适用于大多精细的、大产量的、难筛分的物料。
