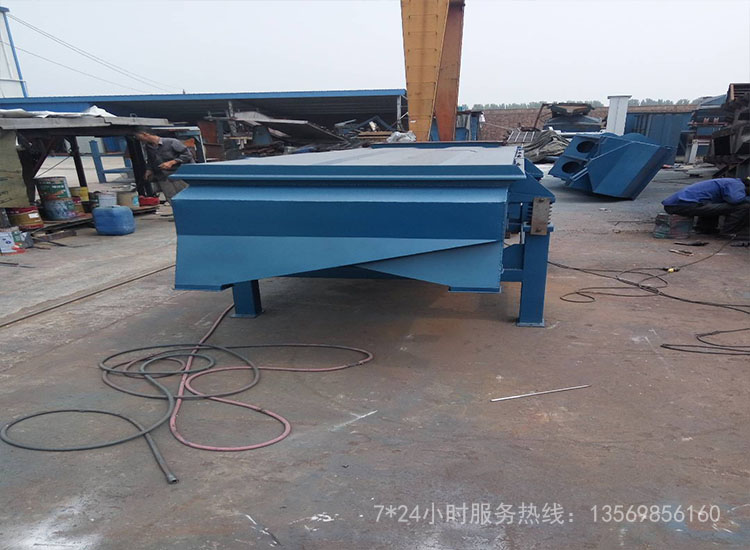

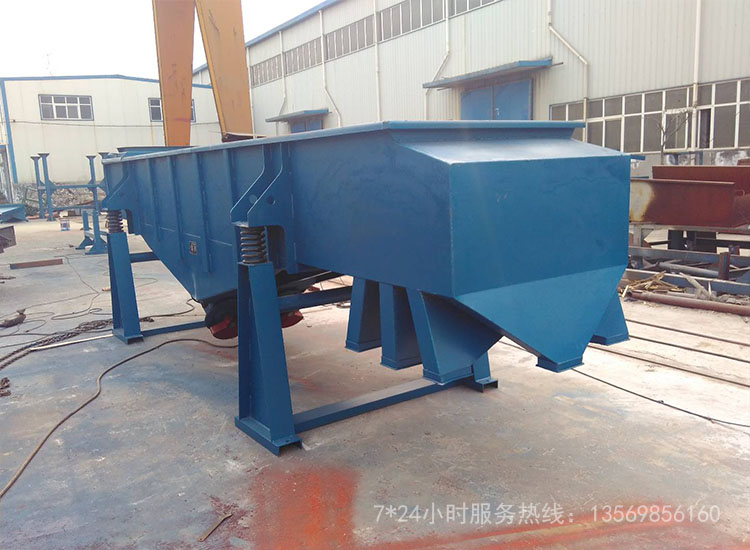

直线筛分机

直线筛分机

【应用行业】:冶金、矿山、煤炭、化工、电力、建材、铸造、磨料、陶瓷、玻璃、粮食、视频、医药、轻工等工业,

【产品别称】:直线筛

【适用物料】:化工、建材、冶金、机械制造、粮食及食品加工、饲料加工、环保、陶瓷等行业。

【价格区间】:电议

【处理能力】:电议


在线咨询获取报价

全国24小时销售热线：13598727473

筛面结构参数

筛面结构参数

（1）筛面长度与宽度
一般来说，筛面宽度自接影响生产率，而筛面长度接影响筛分效率。筛面长，物料在筛面上停留时间长，透筛机会多, 所以筛分效率高。实际上, 筛面宽度对于筛分效率, 筛面长度对于筛分能力也都有不同程度的影响。一般宽长比为1:2~1:3 为宜。

（2）筛孔形状与尺寸筛孔形状的选择主要取决于对筛分产物粒度和对筛在较下产品用途的要求。圆形筛孔与其他形状的筛孔相比，名义尺寸相同的情况下，透过圆形筛孔的筛下物粗度较小

直线筛分机

结构

结构

主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

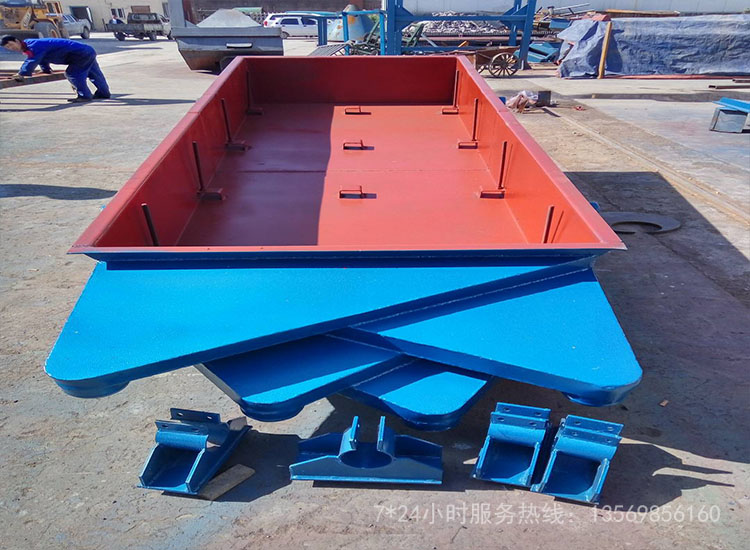

1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。
2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。
3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
4、振动电机：（使用与维修方法详见振动电机使用说明书）。
5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。
6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直于地面。

7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直于地面，两支柱下面的槽钢应相互平行。

直线筛分机

安装维护

安装维护

安装前的准备
1、检查电机标牌是否与要求相符。
2、检查电机表面有无损坏、变形。
3、检查电机各紧固件，谨防松动。
4、检查电源，是否缺相，并空载运行5分钟。
5、检查是否转动灵活，若有异常，应排除。
6、用500伏兆欧表测量绝缘电阻，其值应对定子绕组进行干燥处理，烘干温度不能超过120℃。
安装与调整
1、电机应紧固在安装面上，安装面必须光滑、平整。
2、电机可水平安装。
3、激振力的调整。
4、电机应有可靠的接地，电机内有接地装置，引线端有标志，亦可利用底脚坚固螺栓接地。
5、电机引线采用四芯橡胶电缆YZ-500V，接电源时引出线电缆不允许有急折，并与振动体可靠固定
使用与维修
1、本机应装设电气保护装置。
2、本机运行初期，每天至少检查地脚螺栓一次，防止松动。
3、当电机旋转方向不符合要求时，调整电源相序即可。
4、本机停置较长时间后再次使用时，应测量绝缘电阻，用于500伏兆欧表测量，应大于0.5兆欧。
5、本机累计运行1500小时后，应检查轴承，若有严重损伤时应立即更换。

6、电机应保证润滑良好，每运行二周左右补充锂基润滑脂（ZL-3）一次，加油时，通过油杯加入适量锂基润滑脂。当采用密封轴承时，电机没有安装油杯。

直线筛分机


工作特点

工作特点

该产品筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。

直线筛分机

使用操作

使用操作

试运转结束后，检查上述内容无误，重新紧固所有紧固件，筛网及各零部件紧固完好，即可正式使用。在此之前，必须做好如下工作：
1）操作人员的培训
应了解设备的各部结构和简单的工作原理；工作前，应做好开车准备，检查回转件灵活无卡阻，筛网完好，各零部件无松脱，螺栓紧固。
2）无负载启动和停车

振动筛一般都用于破碎筛分成套设备或洗选流程中，要求筛机空载启动和停车。因此需遵守逆工艺流程启动，顺工艺流程停车的原则。除特殊原因外，不允许带料停车。当筛面上有积料时，必须清除之，方可启动。运转正常后，方能开始给料。
