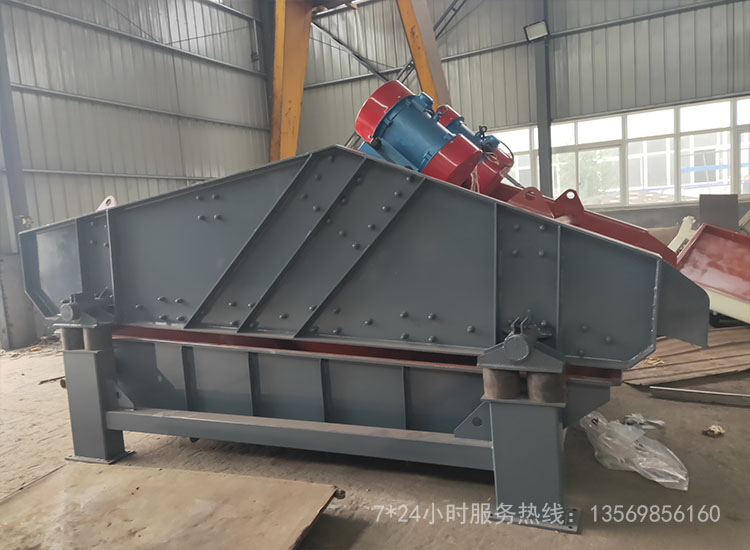

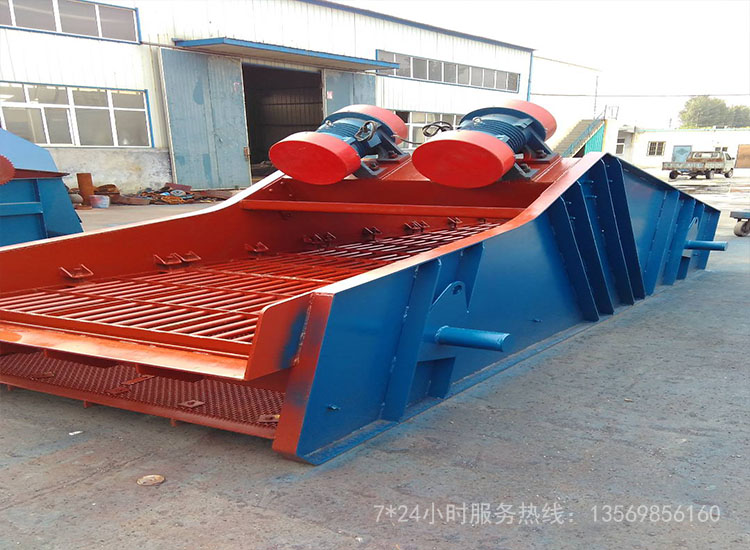

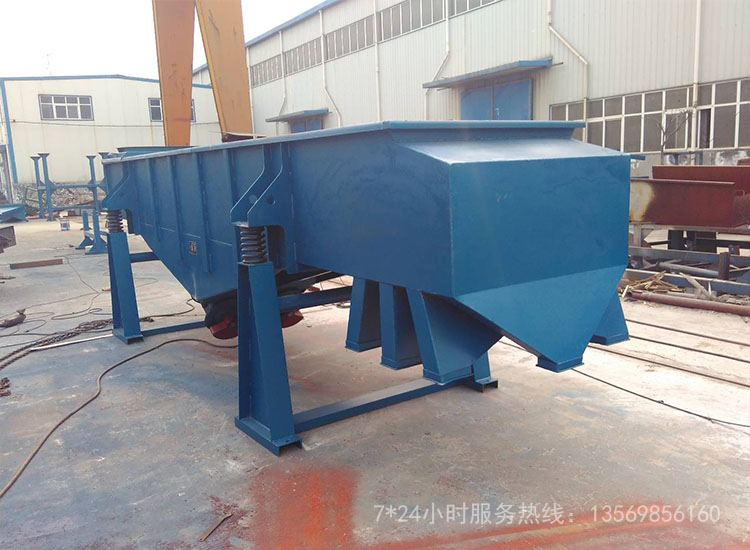

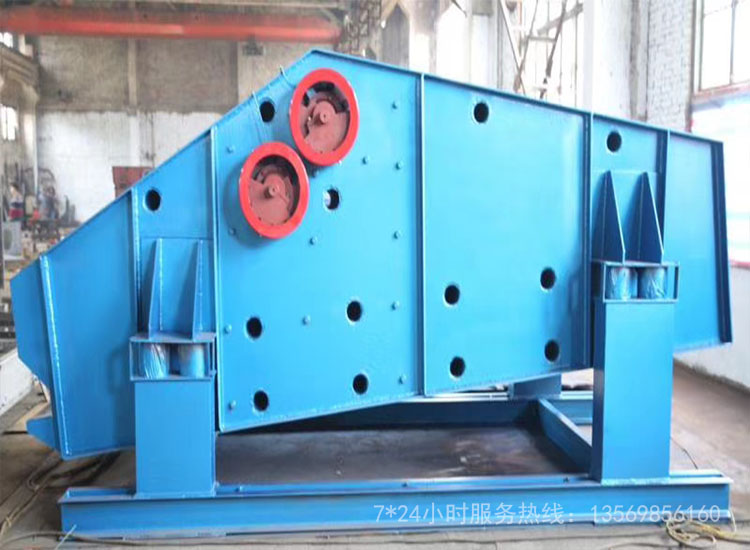

振动筛

振动筛

【应用行业】:适用于矿山、选煤、选矿、建材、热电等行业。

【产品别称】:震动筛

【适用物料】:化工行业:树脂、涂料、工业药品、化妆品、油漆、中药粉等。 食品行业:糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。 金属、冶金矿业:铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。 公害处理:废油、废水、染整废水、助剂、活性碳等

【价格区间】:电议

【处理能力】:电议


在线咨询获取报价

全国24小时销售热线:13017605163

型号和参数

振动筛型号和参数




 振动筛

工作原理及性能

振动筛工作原理及性能

振动筛为双振动电机驱动,利用振动电机激振的原理工作。当两台电机作同步、反向旋转时,其偏心块所产生的振动力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角,在振动力和物料自重力的联合作用下,使物料在筛面上被抛起跳跃式向前作直线运动,以合理匹配筛网达到筛分的目的。



振动筛型号和参数

结构工作原理

振动筛结构

本筛机主要由筛箱、筛网、振动电机、电机台座、减振弹簧、支架组成。
 1、筛箱:由数张厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。
 2、筛网:金属丝编织方孔筛网或钢板网、焊接网、条型网,也可按用户要求采用其它类型筛网。

 3、振动电机:卧式振动电机
 4、电机台座:采用优质钢板焊接组成

 5、减振弹簧:阻止振动传给地面同时支持筛箱的全部重量。安装时,弹簧必须垂直于地面。
 6、支架:由四个支柱和四个槽钢(方钢)组成,支撑着筛箱。 安装时支柱必须垂直于地面,两支柱下面的槽钢应相互平行。

振动筛工作原理及性能

安装事项

振动筛安装事项

 安装及调试

1、将机器置于平整坚实的水平地面(混凝土或钢结构地面),穿入地脚螺栓(基础螺栓用户自备),紧固。

2、将弹簧套在上、下座圈上(安放筛体),弹簧应完全进入弹簧座圈,保证垂直,不得扭歪。

3、筛机的振动部分不得与机外其它物体有任何硬性连接或接触。

4、接通电源,按下启动按钮(本机可直接启动),使振动电机同步反方向旋转。

5、激振力的调整:振动电机的两端偏心块为可调试,调整两偏心体的夹角可改变其激振务 的大小,筛机出厂前激振力已调到最佳状态,可直接进入使用,无需再作调整。必要时,可按以下方法调整:打开电机两端防护罩,松开偏心块的紧定螺栓,将两端的可调偏心块作同方向转动,使其上的数值对位轴头上的刻线,此时即为所需激振力。调整完毕,将紧固螺栓旋紧。



振动筛结构

选型

振动筛选型

型号说明与选型:
  Z  Z  S  5  25-2型
  ┬ ┬ ┬ ┬ ┬ ┬
  │ │ │ │ │ └──────── 筛面层数2层
  │ │ │ │ └─────────- 筛面长2500mm
  │ │ │ └───────────- 筛面宽500mm
  │ │ └─────────────  矿用
  │ └──────────────-  电机振动
  └────────────────  筛分机


振动筛选型
