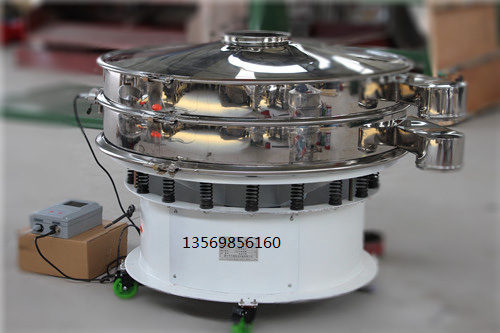

超声波振动筛

超声波振动筛

【应用行业】:适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。

【产品别称】:超声波筛分机

【适用物料】:碳化硅、电磁粉、钨粉、钴粉、镍粉、石英粉、锂电池正极材料、负极材料、激光粉、碳粉、粉末涂料、合金粉末、钼粉、不锈钢粉、麦芽粉、孢子粉等

【价格区间】:电议

【处理能力】:电议


在线咨询获取报价

全国24小时销售热线：13598727473

技术参数

超声波振动筛参数

超声波振动筛是将220v、50HZ或110v、60HZ电能转化为38KHZ的高频电能，输入超声换能器，将其变成38KHZ机械振动，从而达到高效筛分和清网的目的。改系统在传统的振动筛基础上再筛网上引入一个低振幅、高频率的超声波振动波（机械波）在筛网上面叠加一个高频率低振幅的超声振动仪，超微细粉体接受巨大的超声加速度，使筛面上的物料始终保持悬浮状态，从而抑制粘附、摩擦、平降、等堵网因素。解决了强吸附性、易团聚、高静电、高精细、高密度、轻比重等筛分难题，使超细微粉筛分不再难事，特别适合高品质、精细粉体的用户使用

超声波振动筛参数

型号选型

超声波旋振筛型号选型

高效超声波振动筛分机，精细物料筛分、分级专业技术倾心打造，性能媲美国际同类产品。高效超声波振动筛粉机性能强劲，轻而易举解决： 物料有强吸附性(容易粘网)，物料易团聚，有静电(容易抱团），物料易吸潮（容易堵网）， 轻比重物料的筛分难题，性能卓越。干粉粒度可分级到25μm（600目）。 超声波振动筛是一种简单实用、可靠的筛分系统，是当前网孔堵塞嵌入的有效解决方法。可广泛应用于制药、冶金、化工、选矿、食品等要求精细筛分过滤的行业，筛分过滤精度高，有效解决因团聚、静电、强吸附性卡堵网孔等筛分难题，是国内筛分行业的一项重大技术突破。 超声波振动筛，采用专用智能频率扫描系统，能自动追踪超声波振动筛协振点，除了具备一般三次元旋振筛的基本振动功能以外，又在网面叠加了高频超声振动，改变了以往振动筛振动频率带来的不适应和不可调性。 筛网在受到振动电机低频振动的同时，又在筛网表面叠加了超声波高频振动，使筛网上的大颗粒物料悬浮在筛网表面，彻底避免了筛网的网孔堵塞，真正意义上解决了普通振动筛无法处理的有静电、易团聚、吸附性强、筛网网孔卡堵等技术难题。往常很难筛分的物料以及超细物料的处理量和产量有了显著提高。 超声波振动筛已成功应用于最高600目超细物料的筛分分级，例如：碳化硅、电磁粉、钨粉、钴粉、镍粉、石英粉、锂电池正极材料、负极材料、激光粉、碳粉、粉末涂料、合金粉末、钼粉、不锈钢粉、麦芽粉、孢子粉等的筛分。 在设备型号相同的条件下，超声波振动筛的筛分处理量，根据物料的不同可达到普通振动筛的1--10倍。

超声波旋振筛型号选型

结构工作原理

超声波振动筛结构工作原理

一、超声波振动筛的工作原理：
超声波振动筛是将超声波发生器与振动筛结合在一起的新生产品，原理是将220V、50Hz或110V、60Hz的电 能转换为18--40kHz的高频电能，再用装在筛框上的超音波振子头将高频电能转换为机械能，使筛面产生肉眼 看不到的超音速的振动，使超微细粉体接受巨大的超声加速度，使筛面上的物料始终保持悬浮状态，从而抑 制粘附、摩擦、平降、楔入等堵网因素， 进而达到筛分和清网的目的，使超微细粉筛分成为易事。特别适合高品质、精细粉体的用户使用。
二、超声波振动筛的结构和特点
改善低密度粉在重力沉降中的平降（粉末与网口轻接触）、滑移效应，改善高密度金属在网口的滞留或楔入，解决强吸附性、易团聚、高静电、高精细、高密度、轻比重等筛分难题，具有优越的性能！
在超声波振动筛的性能上实现大的突破，从而提高筛分效率和筛分质量。用筛分通过率表示，一般情况下比不加超声振动筛增加通过率50%—400% 。
1：在达到高精度、高网目筛分的同时，控制较窄的粒度范围；

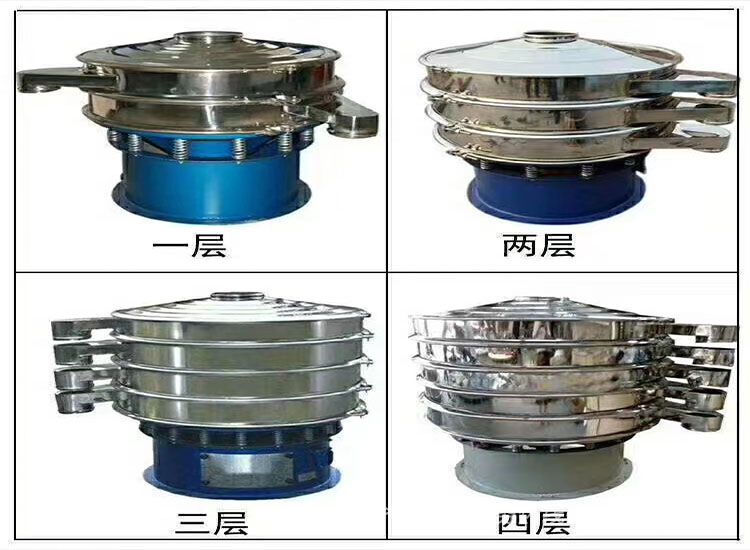

2：可单层与多层使用，一套智能超声波发生器同时使用三个换能器；
3：彻底的筛网自洁功能：大于500目筛分，无网孔堵塞，无筛分效率衰减；
4：解决强吸附性、易团聚、高静电、高精细、高密度、轻比重等筛分难题；
5：保证所处理物料的特性不变；
6：筛分精度可提高1—100%，产量可提高1-8倍；

超声波振动筛结构工作原理

安装使用注意事项

超声波振动筛安装使用注意事项

  首先在超声波振动筛开机工作前应该查看：

  • 1、超声波振动筛筛机内的超声波传导线的防护密封胶管是否完好无损。

  • 2、超声波振动筛的筛框上所有的固定的衔接口是否连接好了。

  • 3、查看超声波发生器供电电源应该为220V，并且还要有接地保护线。

    其次超声波振动筛的安装检查：

    1、按照超声波发生器衔接线的标识，直接插入接口并且锁紧，使得超声波发生器的电源与筛机超声波接口正确衔接。

    2、将超声波发生器电源上微调旋扭旋至最小，翻开超声波发生器电源开关，调查电流表有无反常，(在正常情况下，电流应小于200mA)。

  • 3、检查调试三次元振动筛分过滤机，并且要使物料运行轨道达到标准运行的轨迹。

    4、运行三次元振动筛分过滤机（旋振筛），稍微投点料并且微调超声波发生器电源上微调旋扭，使筛网到达一个理想状况。(电流应小于200mA)

  • 5、在超声波振动筛正常的情况下，就可以均匀投料然后进入正常运转。

  • 超声波振动筛安装使用注意事项


故障分析

超声波旋振筛故障分析

故障一：超声波旋振筛换能器的故障

超声换能器是超声波旋振筛的核心设备，能将普通电能转换为超高频的超声波(18k赫兹)电能，在使用过程中可能发生超声波振子受潮，换能器振子起火，以及陶瓷材料破裂，振子脱胶等问题。

超声振子受潮：可以用兆欧表检测传感器连接插头，在检测绝缘电阻值时，一般绝缘电阻大于5兆欧，如果没有达到这个绝缘电阻值，可以将整个传感器放入烘箱中，设置高温3小时左右烘干，或者用吹风机除湿，直到绝缘电阻值正常；

换能器振子起火，以及陶瓷材料破损：可依靠兆欧表或肉眼检查，断开振子损坏不会影响其它振子正常使用；

振子脱胶：这种现象主要是换能器使用周期太长，重新粘接后可继续使用。

故障二：超声波旋振筛产生异响。

超声旋振筛产生的异响可能是设备电源与换能器之间的连接线短路；连接线的插头受潮或被导电材料击穿；换能器出现故障；可以使用用电表检查HF连接电缆及插头，使其中间的绝缘电阻不小于1M，如果电阻小于1M时需要更换插头，再用万能表在测电容档上测量换能器两线之间的电容值，当HF在连接电缆与换能器之间的绝缘电阻小于3nf时，证明HF在连接电缆至换能器至少有1根断线。

超声波旋振筛故障分析
