平面回转筛

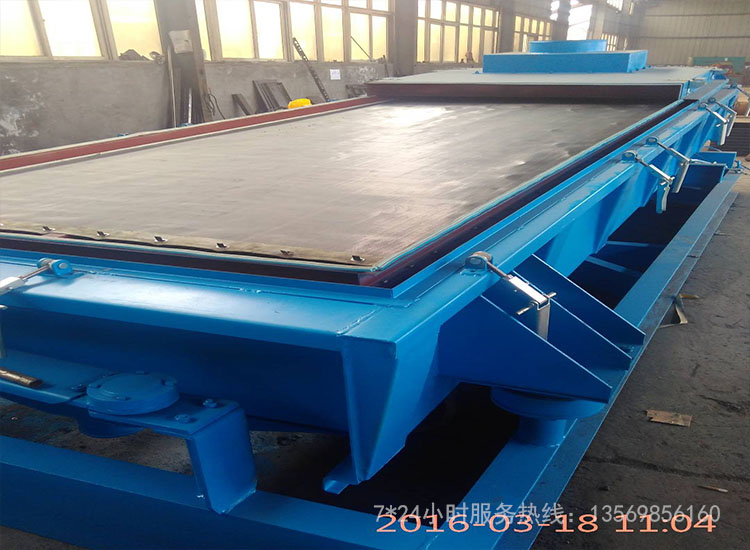

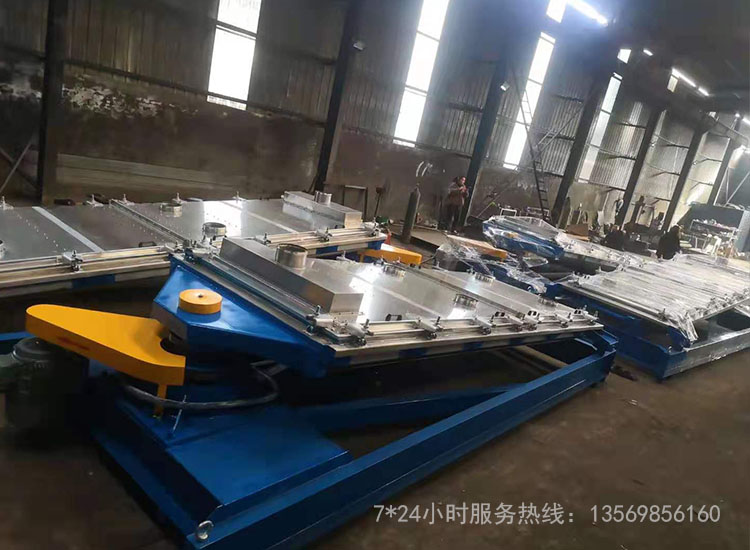

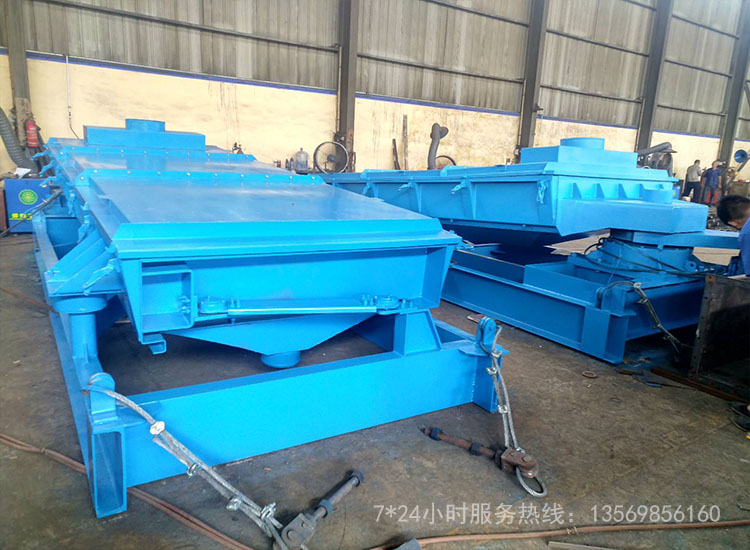

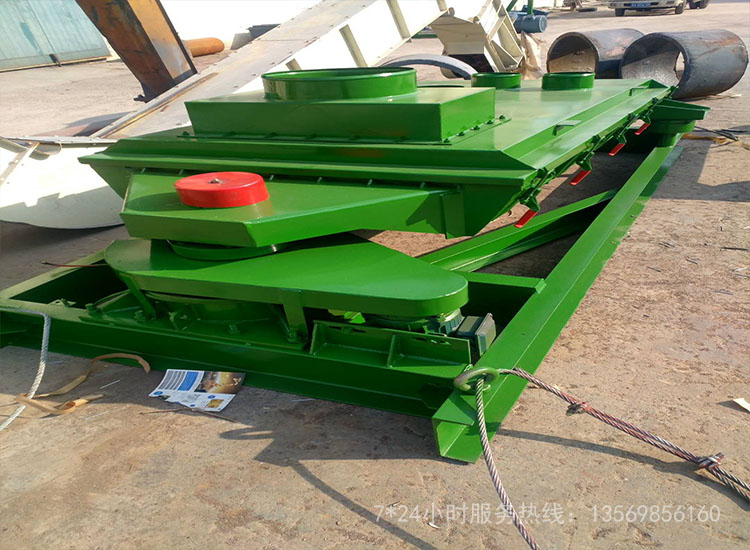

平面回转筛

【应用行业】:宠物食品业，膨化食品业，饲料行业，糖果行业，干鲜果品业，保健食品业，粮食精加工处理业，化工医药业，五金电料业，军工制造业等等。

【产品别称】:精密筛分机

【适用物料】:化工行业：树脂、涂料、工业药品、化妆品、油漆、中药粉等。 食品行业：糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。 金属、冶金矿业：铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。 公害处理：废油、废水、染整废水、助剂、活性碳等

【价格区间】:电议

【处理能力】:电议


在线咨询获取报价

全国24小时销售热线：13598727473

技术参数

平面回转筛技术参数

1. 结构紧凑，外形整齐，美观
2. 工作稳定可靠，操作维修方便
3. 该机运用特殊的平衡方式（设有偏心平衡块）使筛体筛分过程中各个方向的惯性力都能够完全平衡，因而振动小，噪声低，运转平稳。
4. 该机融合了圆运动，椭圆运动以及往复直线运动的优点，并设计了筛面清理装置，因而产量大，筛分效率高，动耗小。
5. 主要部件使用机械折弯，铆接，焊接。密封性良好。
6. 传动装置：采用皮带传动。传动平稳，可靠，噪音小，安装维修方便。

 平面回转筛

平面回转筛

型号选型

平面回转筛型号选型

平面回转筛又称往复式振动筛，其驱动装置所产生的振动力是一绕定轴、方向呈一定规律变化的惯性力，其本质是由偏心轮绕定轴转动所形成的往复惯性力。根据回旋筛的结构特点及工作原理，其筛面一般为水平或微倾斜布置。回旋筛的工作原理为:筛机启动后，筛机摇动体即筛箱在惯性力的作用下作前后往复运动，筛箱带动筛面作周期性摇动，从而使筛面上的物料随筛箱一同作定向跳跃式运动，期间，小于筛面孔径的物理通过筛孔落到下层，成为筛下物，大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出，完成筛分工作。

平面回转筛型号选型

结构工作原理

平面回转筛结构工作原理

平面回转筛倾角为5~10°的筛体由传动装置驱动。物料运动轨迹在进料端为水平圆周运动，在长度方向逐渐变成椭圆运动，最后在出料端转变成近似往复直线运动。  通过进料口喂入的物料，在平面回转筛体运动作用下，均匀的分布在整个筛网上，并产生自动分级，从而使料层下粒度较小的物料迅速过筛，而上面粒度相对较大的物料则向出料端运动。在移动过程中，由于没有搅拌和垂直跳动，因而其中较小的颗粒紧贴筛面，随时可以过筛。
      出料端筛体的运动为近似往复直线运动，是筛理作用逐渐减弱。从而使大于筛孔尺寸的颗粒迅速向出口方向移动，直到排出机外，完成物料的整个筛分。在筛理过程中，不断跳动的弹性跳动小球，有效地防止物料堵塞筛孔，保证了筛理的高效率。平衡块使筛体在运动的过程中各个方向的惯性力都得以平衡，从而保证了筛体运动的平稳性



安装使用注意事项

平面回转筛安装使用注意事项

1、进料装置的设计  进料装置由进料管、软布套筒和进料箱组成。进料管内设有锥形圆筒，可改变物料落点的位置，引导物料落入进料箱的中心部位；进料箱内固定有分料板，可以伸缩调节，以使物料沿筛面宽度均匀分布。
2、筛格的设计  筛格由筛格框架、筛板框架、筛板等组成。筛体内部分别安装上前筛格和后两个筛格，大于筛板上孔尺寸的物料流在筛格上，而小于筛孔尺寸的物料则通过筛孔到达筛格下面，提高了物料筛分精度。
3、出料机构的设计  出料箱由箱体、大杂出料斗、小杂出料斗、物料出料斗等组成，可以做到分级出料，提高了工作效率。
4、驱动装置的设计  振动电机安装子啊筛体前部，传动装置包括电动机、塔形V带轮、V胶带及两块扇形偏重等组成。可以通过改变V带在塔轮上的位置可以改变筛体的转速。调节偏心块改变激振力。
5、筛体的设计  筛体由钢板焊接及螺栓连接而成，内装有两层抽屉式筛格，筛面采用橡皮球清理，既能够做到分级筛料和储存，同时还能够清理筛网，减少堵塞。

平面回转筛安装使用注意事项

故障分析

平面回转筛故障分析

1.  机器在安装前，首先必须参照装箱单检查零部件是否齐全和损坏。
2.  一定要参照安装图进行安装，其中支承底架一定要水平安装在基础上，基础必须具有足够的刚度和强度，来支承平面回转筛（大颗粒尿素筛）的全部动负荷以及静负荷。
3.  可利用筛箱耳轴吊运筛机，不可直接挂在激振器上吊运整个筛子。
4.  安装筛机时，应确保筛箱与料斗、料槽等一类非运动件之间保持最小75mm间隙。
5.  设备安装后，筛面左右保持水平，否则，可在弹簧座与支承件间垫薄铁片进行调整。
6. 弹簧必须处于垂直状态，弹簧固定架固定在筛箱的耳轴上。
7.  平面回转筛（大颗粒尿素筛）驱动方向定为，站在给料端，面对物料流动方向，观察电机位置，左手方为左向驱动，右手方为右向驱动。本平面回转筛（大颗粒尿素筛）采用对称设计，两侧均有皮带轮。更换电机位置可实现改变左右驱动方向。
8.  确保V带张力有充分的调整量，两个皮带轮端面调整在一个平面内。
9.  试车前必须用手（或其它方法）转动激振器。转动灵活，无卡阻现象时，方可开动机器。
10. 安装调整结束后，应进行不少于2小时空载试运转，要求运转 平稳，无异常噪音，轴承最高温度不超过75℃。
11. 用户可根据现场使用情况，通过适当增减副偏心块的数量、调 整振幅的大小，以达到理想的筛分效果。
