新乡西贝机械有限公司
YK圆振动筛 您的当前位置:新乡市西贝机械有限公司 > 产品展示 > 筛分筛选机械 > 正文

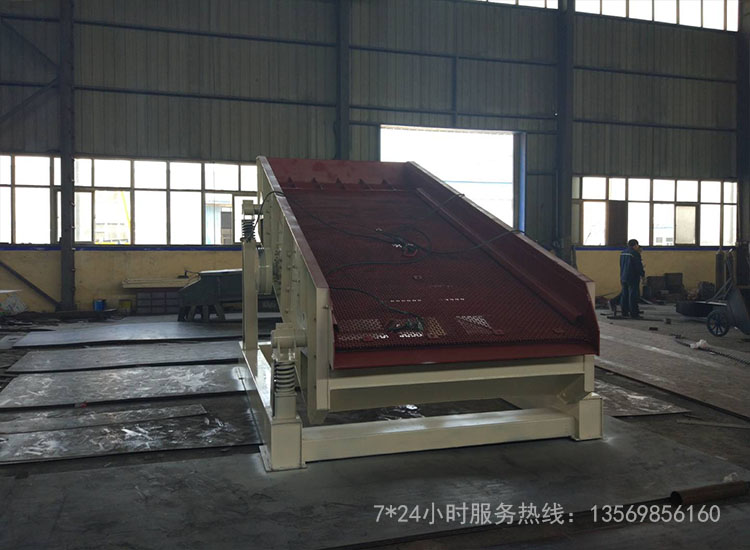

YK圆振动筛

YK圆振动筛

【应用行业】:矿山、建材、交通、能源、化工等行业

【产品别称】:圆振筛

【适用物料】:原煤、大块物料、矿石等

【价格区间】:电议

【处理能力】:电议


在线咨询获取报价

全国24小时销售热线:13598727473

技术参数

YK圆振动筛技术参数

型号规格 筛网层数 筛网面积(㎡) 振动频率 (r/min) 双振幅(mm) 处理能力 (m3/h) 电机功率(kW) 外形尺寸(mm) 重量 (kg)
2YK1224 2 2.88 970 6-8 20-120 5.5 2673x2382x2027 1750
YK1235 1 4.2 970 6-8 20-150 5.5 3710x2464x1450 1729
2YK1235 2 4.2 970 6-8 20-150 7.5 3705x2393x2339 2476
3YK1235 3 4.2 970 6-8 20-150 7.5 3621x2521x2581 3158
4YK1235 4 4.2 970 6-8 20-150 11 3510x2521x2830 4160
YK1545 1 6.75 970 6-8 20-150 11 4904x3044x2179 3319
2YK1545 2 6.75 970 6-8 20-150 15 5042x3090x3165 5308
3YK1545 3 6.75 970 6-8 20-150 15 4972x3090x3395 5915
4YK1545 4 6.75 970 6-8 20-150 18.5 4915x3155x3804 7260
YK1548 1 7.2 970 6-8 20-150 11 5190x3044x2186 3319
2YK1548 2 7.2 970 6-8 20-150 15 5265x3140x3208 5284
3YK1548 3 7.2 970 6-8 20-150 15 5200x3090x3440 6186
4YK1548 4 7.2 970 6-8 20-150 18.5 5200x3155x3849 7284
YK1860 1 10.8 970 6-8 32-350 15 6302x3365x2992 4651
2YK1860 2 10.8 970 6-8 32-350 18.5 6020x3455x3756 6195
3YK1860 3 10.8 970 6-8 32-350 18.5 6020x3455x4180 7613
4YK1860 4 10.8 970 6-8 32-350 22 5963x3505x4463 8650
YK2160 1 12.6 970 6-8 66-720 18.5 6302x3730x2992 4917
2YK2160 2 12.6 970 6-8 66-720 22 5966x3958x3975 6856
3YK2160 3 12.6 970 6-8 66-720 30 5966x3958x4400 9112
4YK2160 4 12.6 970 6-8 66-720 30 5966x3958x4780 11405
YK2460 1 14.4 970 6-8 75-750 18.5 6302x4155x2992 5243
2YK2460 2 14.4 970 6-8 75-750 30 6027x4308x3975 8503
3YK2460 3 14.4 970 6-8 75-750 30 6027x4308x4400 10411
4YK2460 4 14.4 970 6-8 75-750 30 5966x4308x4780 12068
2YK2475 2 18 970 6-8 120-900 30 7812x4308x4642 10709
3YK2475 3 18 970 6-8 120-900 37 7718x4393x5033 13400
4YK2475 4 18 970 6-8 120-900 45 7718x4494x5361 15500
YK3060 1 18 970 6-8 200-900 30 6302x4943x3108 14052
2YK3060 2 18 970 6-8 200-900 37 6207x4943x3985 17185
3YK3060 3 18 970 6-8 200-900 45 6207x4943x4485 19200
4YK3060 4 18 970 6-8 200-900 45 6207x4943x4785 21080

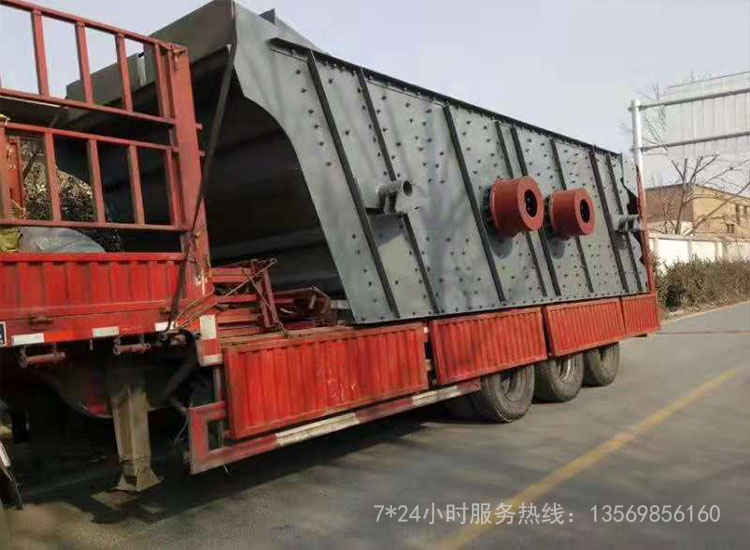

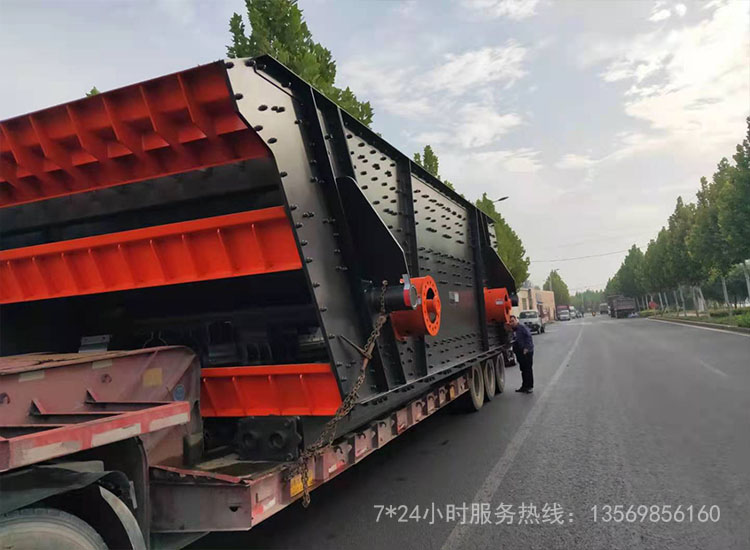

 YK圆振动筛

YK圆振动筛

型号选型

YK圆振动筛型号选型

1、采用块偏心作为激振力,激振力强。

2、筛子横梁与筛箱采用高强度螺栓联结,无焊接。

3、筛机结构简单,维修方便快捷。

4、采用轮胎联轴器,柔性联接,运转平稳。

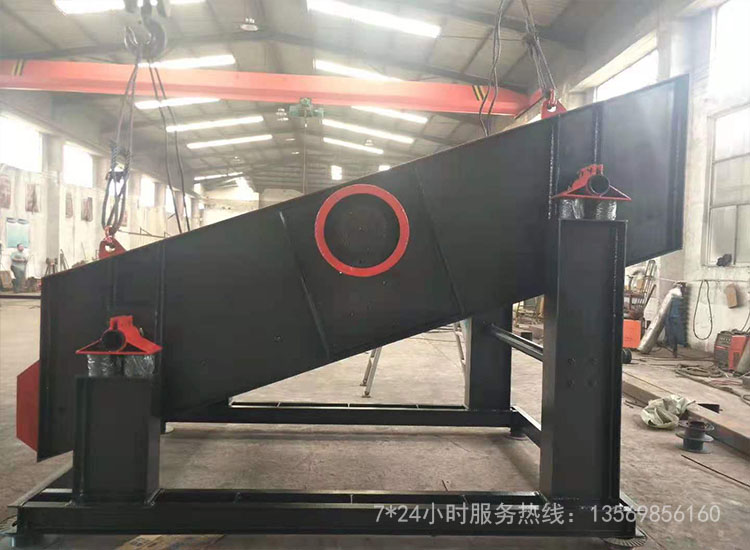

YK圆振动筛型号选型

结构工作原理

YK圆振动筛结构工作原理

YK圆振动筛是以筛箱和振动器等激振部件及橡胶弹簧为弹性元件组成的单质量强迫振动系统的筛分设备,电动机通过轮胎式联轴节驱动振动器,使振动器的偏心块快速旋转产生激振力。使筛箱做连续振动,物料则随筛箱在倾斜的筛面上作连续的抛射运动;抛起时分层,落下与筛面接触过程中颗粒透筛,周而复始地完成颗粒的分级过程。

YK圆振动筛结构工作原理

安装使用注意事项

YK圆振动筛安装使用注意事项

振动筛必须安装在钢制的或混凝土的基础上,并在给料机下焊定位板,以防止机器移动。安装在混凝土基础上时,安装振动筛的钢梁必须埋入混凝土中,定位块焊接在钢架上。基础高度、深度和面积大小应按土质条件,单独进行计算。振动筛安装在基础上后,振动筛的四个支撑必须在同一平面上,必要时可使用垫片。如果振动筛安装在钢架上,不论是固定的,或是移动的,其框架必须完整保持水平。钢框架应该和钢架基础牢固的连接在一起,给料机的垂直基准线必须校正。振动筛的主轴应安装成水平位置,这可由机架的轴承座机加工表面或侧板的垂直完整度来校验。在安装振动筛时,必须在振动筛的周围具有足够的空间,以便更换易损件以及维修。

YK圆振动筛安装使用注意事项

故障分析

YK圆振动筛故障分析

4.1启动之前

n       检查各活动零部件是否有卡阻现象,并检查润滑点是否有适量润滑脂。

n       检查所有的紧固件是否完整紧固。

n       检查筛网情况。

n       检查筛箱与料斗、料斗与溜槽、溜槽与输送带之间间隙是否达到要求。

n       检查电动机轴线与振动器轴线是否同轴。

n       检查激振器的灵活程度,用手转动使偏心块脱离平衡位置后,应出现数次的自由摆动。

?      必须保证筛箱是空的,不允许带负载启动。

振动筛启动前应该保证没有人员站在可能受到伤害的区域!检查振动筛周围保证没有人员在给料机的上面、旁边和下面。在启动前警告附近每一个人,引起警惕。

4.2启动

启动给料机的顺序如下:

1.     启动排料带式输送机

2.     启动振动筛,保证振动筛能正常运转

3.     启动给料带式输送机

n       启动时应事先有信号预告

n       经检查,证明机器各部分情况正常,方可启动

n       机器应在无负荷的情况下启动

n      如启动后发现有不正常情况,则应立即停止启动,必须查明原因并消除,方可重新启动

4.3停车
