YA圆振动筛 您的当前位置：新乡市西贝机械有限公司 > 产品展示 > 筛分筛选机械 > 正文

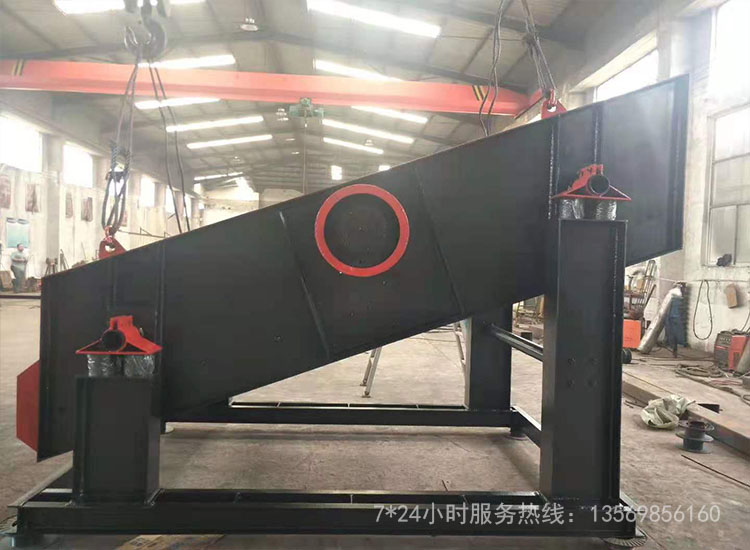

YA圆振动筛

YA圆振动筛

【应用行业】:矿山、建材、交通、能源、化工等行业

【产品别称】:YA圆振筛

【适用物料】:原煤、大块物料、矿石等

【价格区间】:电议

【处理能力】:电议


在线咨询获取报价

全国24小时销售热线：13598727473

技术参数

YA圆振动筛技术参数

 YA圆振动筛

YA圆振动筛

型号规格 筛网 给料粒度（mm） 生产能力（t/h） 振次（r.p.m） 功率（kW） 重量（kg）
层数 面积（㎡） 筛孔尺寸（mm）
YA1848 1 7.5 6～50 ≤200 150～525 845 15 6289
2YA1848 2 7.5 6～50 ≤200 150～525 845 15 6945
YAH1848 1 7.5 30～150 ≤50 250～1000 755 13 7122
2YAH1848 2 7.5 30～150 ≤400 250～1000 755 15 7740
YA2148 1 10 6～50 ≤210 180～630 748 18.5 9287
2YA2148 2 10 6～50 ≤210 180～630 748 22 10532
YAH2148 1 10 13～200 ≤400 270～1200 708 18.5 10430
2YAH2148 2 10 30～150 ≤400 270～1200 708 22 11190
YA2160 1 12 6～50 ≤200 230～800 748 18.5 9926
2YA2160 2 12 6～50 ≤200 230～800 748 22 11249
YAH2160 1 12 30～150 ≤400 350～1500 708 30 12490
2YAH2160 2 12 30～150 ≤400 350～450 708 30 13858
YA2448 1 11 6～50 ≤200 200～700 748 18.5 9834
YAH2448 1 11 6～50 ≤400 310～1300 708 30 11830
2YAH2448 2 11 30～150 ≤400 310～1300 708 30 13012
YA2460 1 14 6～50 ≤200 260～780 748 30 12240
2YA2460 2 14 6～50 ≤200 260～780 748 30 13583
YAH2460 1 14 30～150 ≤400 400～1700 708 30 13096
2YAH2460 2 14 30～150 ≤400 400～1700 708 30 14420

型号选型

YA圆振动筛型号选型

我司YK系列振动筛规格自YK1224至YK3060有9个规格型号，其中每个规格型号又有1、2、3、4层之分，共计33种产品，筛网面积2.88-18m2，电机功率5.5-45KW，双振幅，振动幅度6-8mm，振动频率每分970次，能满足20-900t/h物料的筛分工作。

产量：20-900t/h

层数：1-4

应用范围：适用于煤炭、冶金、矿山、发电、建材工业、水利工程、轻工和化工等行业。

YA圆振动筛型号选型

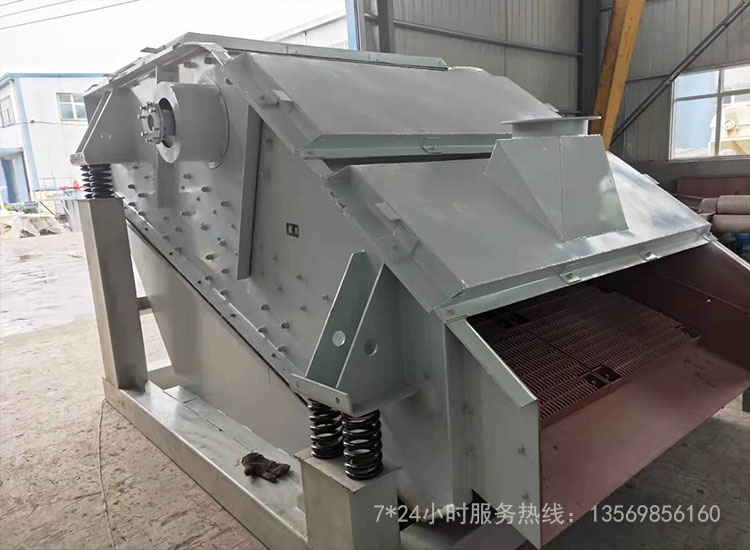

结构工作原理

YA圆振动筛结构工作原理

该系列筛主要筛箱、筛网、振动器及减振弹簧等组成。振动器安装在筛箱侧板上，并由电动机通过联轴器带动旋转，产生离心惯性力，迫使筛箱振动。
筛网是主要易损件。根据物料品种和用户要求，可采用高锰钢纺织筛网、冲孔筛板和橡胶筛板，筛板有单层和双层两种，各类筛板均能满足筛分效率高、寿命长、不堵孔的要求。
该系列筛机为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。

电动机安装在筛框的左侧，也可安装在筛框的右侧，如无特殊要求，制造厂按物料运动方向的右侧安装供货。

YA圆振动筛结构工作原理

安装使用注意事项

YA圆振动筛安装使用注意事项

 1、及其在安装前，首先检查各零部件是否齐全或损坏；
    2、筛机的支撑底架必须水平安装在基础上，基础应有足够的刚度和强度，以支撑振动筛的全部动负荷和静负荷；
    3、确保筛箱与料斗，料槽等非运动部件之间应保持***小75cm的间隙。
    4、筛箱安装后，筛面左右保持水平，否则，可在弹簧与支撑件间垫薄铁片。

（二）调试与试运转

    1、弹簧必须处于垂直状态，弹簧上支座与弹簧接触面必须成水平状态；
    2、确保V带张力充分的调整量，确保两个胶带轮对应的沟槽，在各自平面内一一对应；
    3、试车钱必须用兽转动激振器，转动应灵活，无卡阻现象，方可正式开动机器；

润滑

    1、激振器轴承采用稀油润滑，初次工作40小时后换油，以后正常使用周期大约为800小时。
    2、注油量视激振器大小而定，当卸下油位检查棒时，有少量油连续滴出，说明油量是正确的，若润滑油大量溢出表明油位太高。

YA圆振动筛安装使用注意事项


故障分析

YA圆振动筛故障分析

1、启动的时候要在筛面没有物料的情况下启动，尽量避免带料开机，筛机运转平稳后才能给料，停机前 应先停止给料，待筛面物料排出后再停机，工作过程中应经常观察筛机运行情况，如果发现有不正常的声响或噪音，应及时停机检查，找出原因，排除故障。

 2、启动时，注意有无异常杂音，电流是否稳定，振动有无不正常的情况。

3、筛箱侧板和横梁如出现裂缝应及时焊补，可先在裂纹发展端钻一小孔，然后用碳弧气刨将裂纹处刨一坡口，再进行焊补，焊补是应严格按焊接工艺进行。

 4、筛机的轴承一般经8-12个月更换一次，传动皮带2-3个月更换一次，弹簧的寿命不低于3-6个月，筛框的寿命在两年以上。

5、圆振动筛若采用润滑脂润滑，应每月加注一次润滑油。油量不宜过多，加油量不应超过整个轴承空间的三分之二，否则会引起轴承温度过高。

 6、经常检查筛机上各连接螺栓的紧固情况。振动器与筛箱的连接螺栓的紧固情况更应引起重视，若发现松动应及时拧紧。

 7、定期检测筛网是否松动，筛网松动是影响生产效率的重要因素，发现后应立即索紧。

YA圆振动筛故障分析
