方形摇摆筛

方形摇摆筛

【应用行业】:橡胶、饲料、化肥、糖、 盐业、石英砂、板材砂、压裂砂、化工、建材等

【产品别称】:摆式振动筛

【适用物料】:0.1M-300目物料

【价格区间】:电议

【处理能力】:0-20t/h


在线咨询获取报价

全国24小时销售热线:13598727473

摇摆筛介绍

摇摆筛模拟了人工筛分运动的原理(筛分精度、效率、筛网寿命均是常规圆筛的5-10倍),适合精细与范围的粉末与微粒状物料,以及适合难以处理的物料。摇摆筛是为了满足大产量、高密度筛分的厂家而设计的一种筛分机。简单的筛分是双眼注视双手筛分。

本公司所生产的机型采用吊挂式超能方形摇摆筛结构。

    用户在使用过程中可以在一定范围内通过增减主轴转速和激振力的大小完成不同物料的筛分需求。

   本筛机采用全封闭结构,网架及装网方式采取独特的创新设计,安装十分方便。通常为9层设计,可以一次性筛分出十个等级,也可以设计为4层+4层相当于2台筛机,还可以设计为2层+2层+2层相当于3台筛机或设计为1层+1层+1层+1层+1层相当于5台筛机。

该机型采用了许多的新工艺和标准化设计方案,可结合生产情况,以及不同客户需求达到多种组合模式。同时设计理念还考虑到运输的便利及安全性,结合运输车辆设计了该设备的外形尺寸。防尘盖及激振器传力盘均采用大型压力机一次冲压成型,即增加了强度又减轻了设备重量,板材全部采用优质冷轧板制作,在力学设计方面更加独特,达到真正高效节能的设计理念。

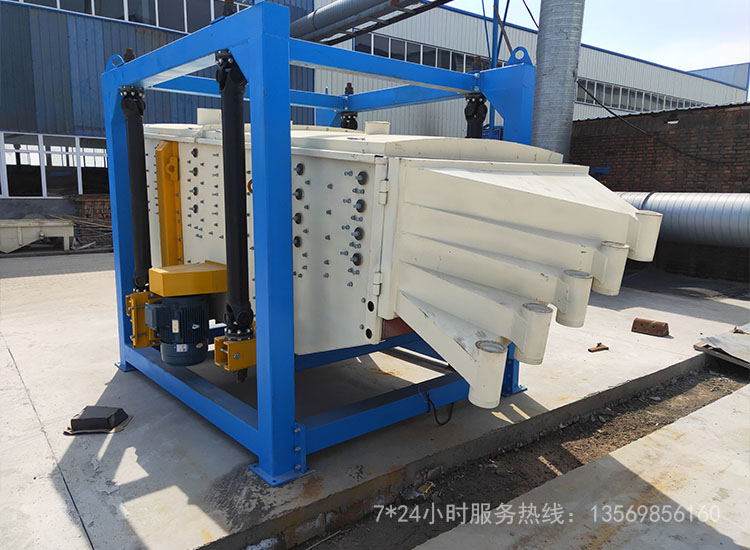

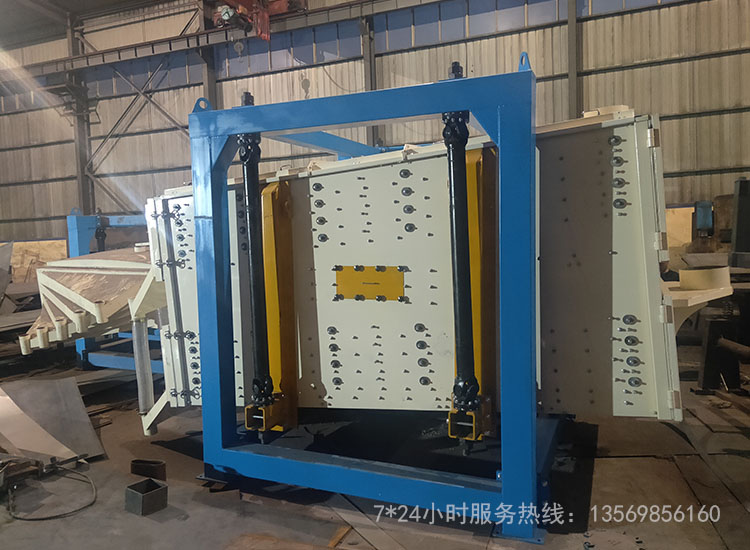

方型摇摆筛真机照片

方型摇摆筛真机图片

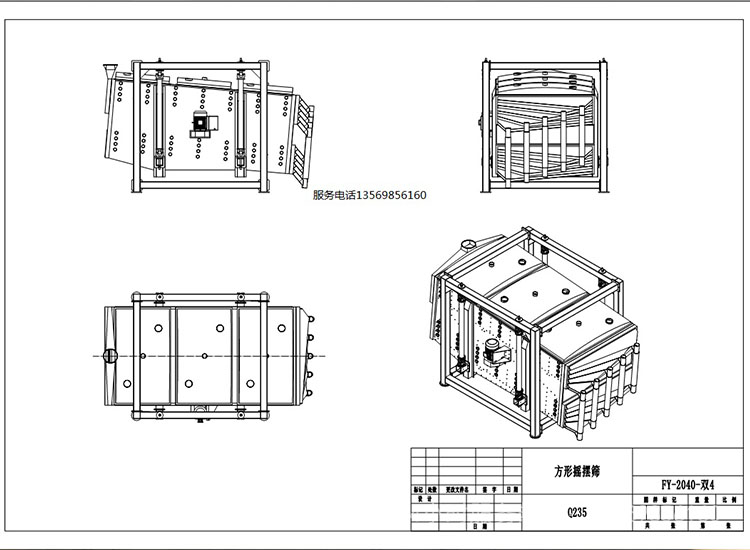

方型摇摆筛结构图

生产的机型采用吊挂式超能方形摇摆筛结构。

    用户在使用过程中可以在一定范围内通过增减主轴转速和激振力的大小完成不同物料的筛分需求。

   本筛机采用全封闭结构,网架及装网方式采取独特的创新设计,安装十分方便。通常为9层设计,可以一次性筛分出十个等级,也可以设计为4层+4层相当于2台筛机,还可以设计为2层+2层+2层相当于3台筛机或设计为1层+1层+1层+1层+1层相当于5台筛机。

该机型采用了许多的最新工艺和标准化设计方案,可结合生产情况,以及不同客户需求达到多种组合模式。同时设计理念还考虑到运输的便利及安全性,结合运输车辆设计了该设备的外形尺寸。防尘盖及激振器传力盘均采用大型压力机一次冲压成型,即增加了强度又减轻了设备重量,板材全部采用优质冷轧板制作,在力学设计方面更加独特,达到真正高效节能的设计理念。

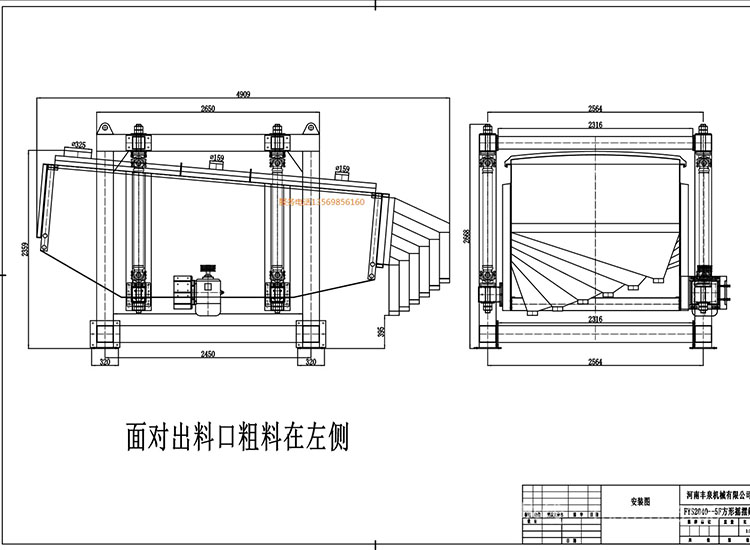

方型摇摆筛图纸


摇摆筛图纸示意

摇摆筛和振动筛区别

1.价格区别。随着振动筛厂家如雨后春笋般的增加,振动筛机械行业的竞争是越来越激烈了,以致于同行的机械生产厂家只好打着长久的价格战,谁的价格偏低就定谁的设备,尤其是摇摆筛和振动筛,两者都是很好的筛分设备,但是现如今摇摆筛的价格明显低于振动筛的价格,这是两者的区别之一。
2.工作原理。振动筛是通过高速振动原理来筛分物料,正是因为高速振动的原因,会破坏物料,所以核对颗粒状结晶焦脆物料不适合振动筛筛分,比如鸡精味精砂糖熟食等等等。而摇摆筛是轻微的椭圆摇摆运动,不存在高速振动,对物料影响很小,不会破坏物料形状,大大提高了物料的成品率。

3.筛分效率;经过广大生产厂家和使用厂家的对比发现,对于3目一粗物料来说,振动筛与圆形摇摆筛产量基本相同,但是摇摆筛维护费用比较低;对30以细至500目物料来说,摇摆筛的产量则大大高于旋振筛,摇摆筛是振动筛的5——10倍。有其时对筛网磨损教厉害的硬物质物料摇摆筛筛网使用寿命成倍提高。


摇摆筛直线筛区别

摇摆筛换网方式

设备使用过程应不定期检查筛网有无破损,若发现筛网破损请及时更换。

  1. 首先停止设备运转,打开快卡扳手,拉开前门查看是第几层筛网破损,松动箱体两侧筛网架所对应的花形张紧螺母,向内推压花形螺母使压网架装置处于松弛状态后向外抽出筛网架。

  2. 把筛网架放在平整地面或支架上,松掉筛网架前后两端内六方螺栓取下压网压条,去掉筛网。

  3. 按照筛网架尺寸裁剪好新的筛网平铺于网架上。首先把筛网一端放进网架出料端凹槽内放上压网条,使用内六方螺栓固定(螺栓锁至半紧状态);把筛网另一端拉紧放进网架进料端U型凹槽内放上压网条,使用内六方螺栓固定(螺栓锁至半紧状态);根据筛网张紧情况依次锁紧网架两端凹槽内六方螺栓,使筛网张紧到最佳状态。

  4. 筛网更换完成后,把整个筛网架放回箱体,紧固箱体两侧张紧花形螺母把筛网架压紧,关上前门扣紧快卡把手,即可开机运行。

         应定期检查筛体两侧的禁锢花形螺母,防止其松动。

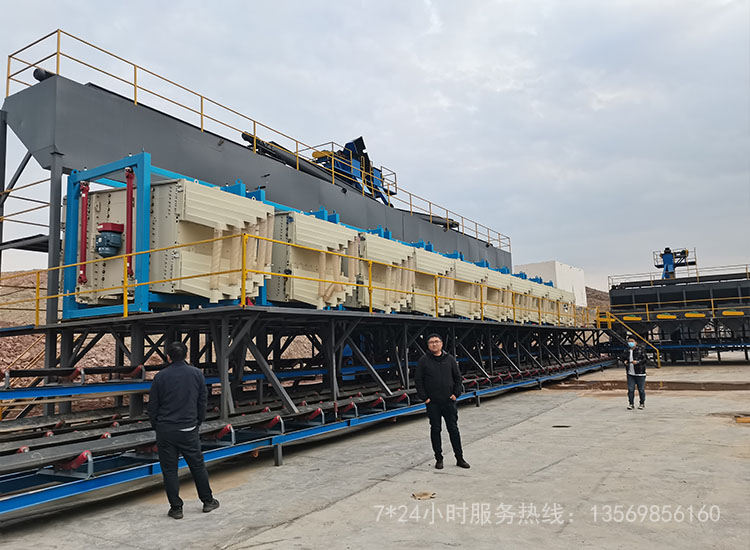

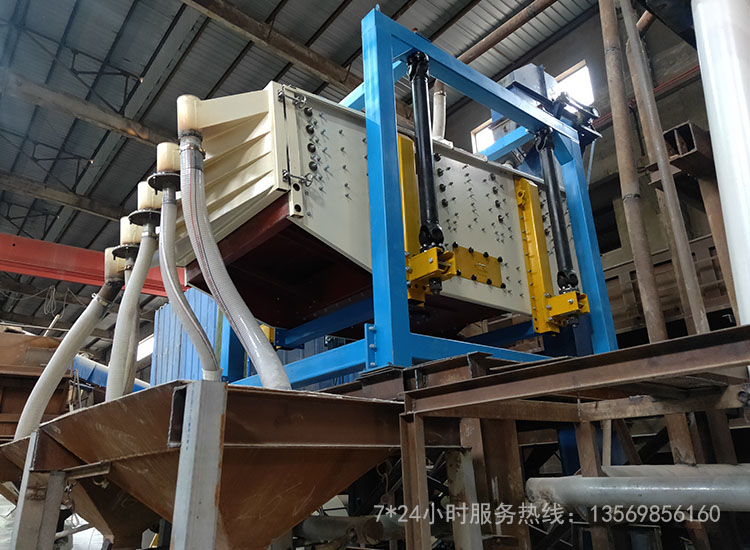

摇摆筛安装现场

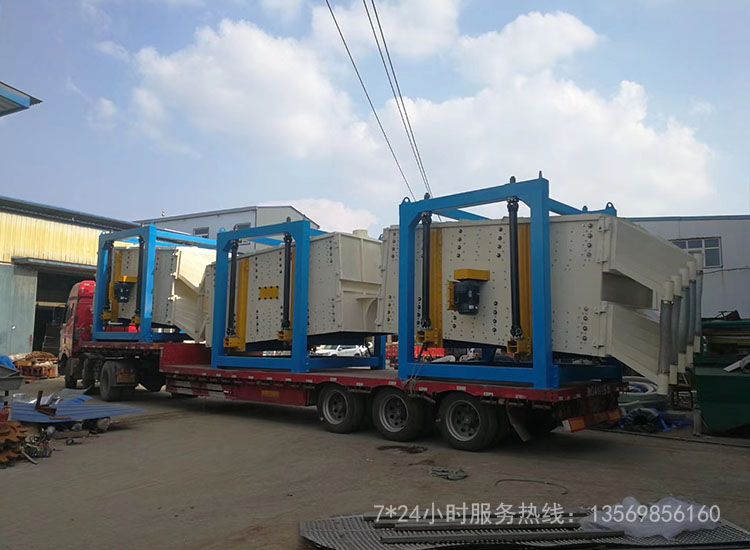

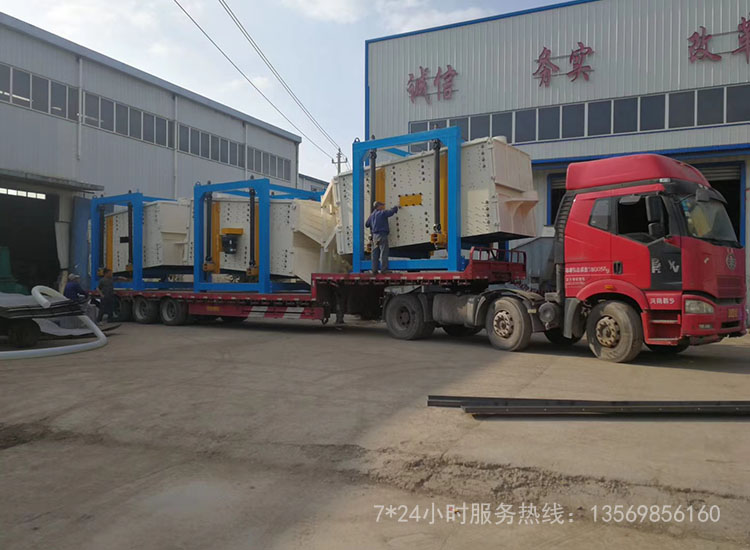

摇摆筛发货
