FU刮板输送机

FU刮板输送机

【应用行业】:本提升机适于输送粉状,粒状及小块状的无磨琢性及磨琢性小的物料,

【产品别称】:FU链式输送机

【适用物料】:化工、机械、冶金、煤炭、矿山、电力、铸造、汽车制造、水泥、垃圾处理等行业

【价格区间】:电议

【处理能力】:电议


在线咨询获取报价

全国24小时销售热线:13598727473

工作原理

工作原理

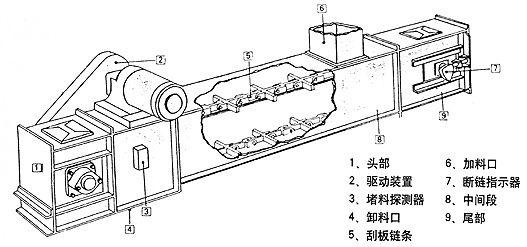

FU型链式输送机产品利用散料具有内摩擦和侧压力的特性,保证了料层之间的稳定状态,在输送链作用下形成了连续的整体流动。链式输送机主要由头节、中间节、选配节、尾节、和输送链、进也料口、驱装等组成,驱装分左装和右装两种,驱装型号根据输送量和输送长度选配;链式输送机产品目前常见的进科口布置形式分三种型式:上进料口、侧进料口、两侧进料口,出料口为头部出料口,也可以中间底层出料和中间侧面出料,供用户选用。

FU刮板输送机


产品特点

产品特点

    1、输送量大,允许在小容量空间内输送大量物料,输送能力15~500立方/小时;   
    2、输送能耗低,借助物料的内摩擦力,与螺旋输送机相比节电40%~60%;   
    3、密封和安全:全密封的机壳使粉尘无缝可钻,操作安全,运行可靠;   
    4、使用寿命长:用合金钢材经先进的热处理加工而成的输送链,其正常寿命>3年,链上的滚子寿命(根据不同物料) 1~3年;   
    5、输送长度长,水平输送距离可达60米以上;   
    6、工艺布置灵活,可高架、地面、地坑,爬坡( 15度 )安装,可多点进出料;  
    7、使用费用低,节电且耐用,维修率极低,降低消耗,提高效益。

技术参数

技术参数

型号

FU200

FU270

FU350

FU410

FU500

槽宽(mm)

200

270

350

410

500

输送能力(m3/h)

10-30

20-60

35-100

50-130

80-200

链速(m/min)

10-30

10-30

12-30

12-30

12-30

链条节距(mm)

125

185

200

200

300

输送距离(m)

8-25

8-50

8-50

8-50

8-50

输送斜度(°)

≤15

电机功率(kw)

2.2-7.5

电机功率(kw)

2.2-7.5

电机功率(kw)

2.2-7.5

驱动装置安装形式

左右装,背装式

传动形式

链传动

适用粒度(mm)

<5

适用粒度(mm)

<5

适用粒度(mm)

<5

适用湿度(%)

≤5

适用温度(℃)

≤150

主要特点

主要特点

FU型链式输送机的主要特点包括:
1、输送能力大:与其它类型的输送机相比,FU链式输送机具有体积小、输送能力大的优点,它只需皮带输送机1/5的空间或螺旋输送机2/3的空间就能输送相同流量的物料。输送能力达6m³/h~500m³/h。
2、使用寿命长、使用费用低:用合金钢材经科学的热处理加工而成的输送链,其正常寿命大于5年,链上滚子寿命不小于1年(全机最易损件),从而保证年维修量在一次以下,大大降低了使用费用,提高了生产效益。
3、使用能耗低:借助物料的内磨擦力,使运动件所做的功大部分都转变为有效 功。采用链钩输送大大减少物料对其的阻力,使其能耗仅为螺旋输送机的30%60%。
4、密封、安全:整机全密封,使粉尘无缝可钻,操作方便、安全,运行可靠。
5、工艺布置灵活:允许在机壳任何位置选择多种型式的进出料口,可高架、地面或地坑布置,可水平或爬坡(≤15°)安装。
6、系列齐全:FU系列有FU150、FU200、FU270、FU350、FU410、FU500、FU600、FU700等

性能特点

性能特点

主要性能特点:

一、输送量大,允许在小容量空间内输送大量物料,输送能力15~500m3/h。

二、输送能耗低,借助物料的内摩擦力,与螺旋输送机相比节电40%~60%。

三、密封和安全,全密封的机壳使粉尘无缝可钻,操作安全,运行可靠。

四、使用寿命长,用合金钢材经先进的热处理加工而成的输送链,其正常寿命>3年,链上的滚子寿命(根据不同物料) 1~3年。

五、输送机的输送长度长,水平输送距离可达60米以上。

六、工艺布置灵活,可高架、地面、地坑,爬坡( 15 °)安装,可多点进出料。

七、使用费用低,节电且耐用,维修率极低,降低消耗,提高效益
