Z型翻斗提升机

Z型翻斗提升机

【应用行业】:本提升机适于输送粉状,粒状及小块状的无磨琢性及磨琢性小的物料,

【产品别称】:Z型提升机

【适用物料】:化工行业:树脂、涂料、工业药品、化妆品、油漆、中药粉等。 食品行业:糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。 金属、冶金矿业:铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。 公害处理:废油、废水、染整废水、助剂、活性碳等

【价格区间】:0.5-15万

【处理能力】:0-20t/h


在线咨询获取报价

全国24小时销售热线:13598727473

Z型翻斗提升机介绍

Z型翻斗提升机介绍

Z型翻斗机也叫Z型提升机,可以做成单下下料和多点下料提升机,该机占用空间少,噪音低,任意斗提机都可以做到多点进料、多点出料,所有机型全部为模块式生产,符合食品生产条件,与物料接触部分全部为食品级材料,运行平稳。用于水平—垂直—水平输送粉状、颗粒状及小块状物料。其结构紧凑、占地面积小、提升高度大、密封性能好、物料无破损。

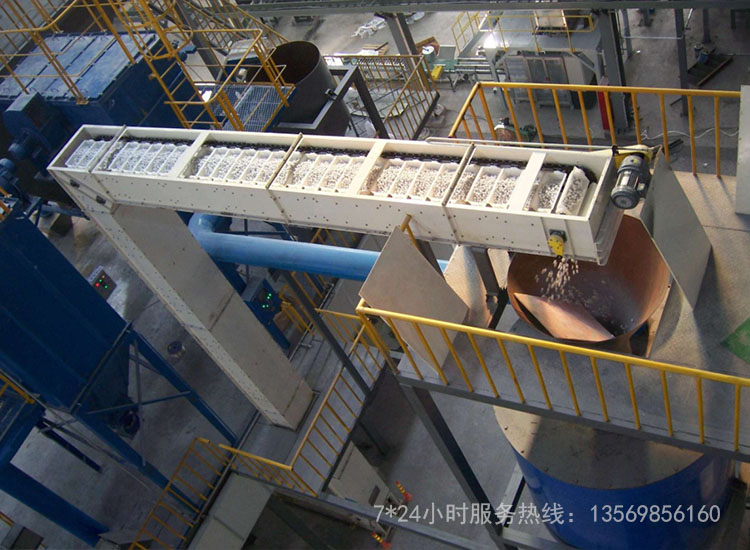

 Z型翻斗提升机

Z型翻斗提升机

Z型翻斗机工作原理

Z型翻斗机工作原理

Z型提升机工作时,减速电机通过轴承带动两个链轮同步运动,从而使与其啮合的两根链条在封闭轨道上同步移动。当物料输送到进料器时滑落进水平向前的料斗中,再由进料器的毛刷将料斗中多余的物料刷进下一个料斗中,由于物料是滑落到料斗里去的,不是强制刮取的,所以不会使物料产生破碎现象。





结构介绍

结构介绍

     机箱: 半封闭机箱—防尘机箱—气密机箱—不锈钢机箱—碳钢喷涂机箱。

     料斗: 不锈钢料斗—碳钢料斗—食品级朔料料斗。

     驱动: 防爆减速机,普通减速机。

     链轮: 合金钢链轮—不锈钢链轮。

     链条: 合金钢链条—不锈钢链条。

     控制: 手动启动停止,自动启动停止,变频控制。

     其它: 整机防爆,内置强制通风系统,自动料斗清洗系统,自动加油系统。


使用说明

使用说明

用户按产品说明书等有关技术文件的规定,正确使用自产品出厂之日半年内,经用户提出,我厂检验,确属制造质量原因,使产品损坏,或达不到技术要求,而影响使用者,均实行“三包”。电机“三”包的范围
A、遇下列情况者包修
(1)、绝缘不良,有漏电现象者
(2)、安装尺寸不符合标准(或图纸),而影响使用者
(3)、转子有磨擦现象
(4)、因轴承不合格,而影响使用者
(5)、非使用不当,而底脚断裂者
B、电机在满足使用条件,输出额定功率时,遇有下列情况者包换:
(6)、温升超过标准规定者
(7)、效率、功率因数,低于规定标准数值(含容差)
(8)、起动电流高于标准规定的数值(含容差) 
C、遇下列情况者包退:产品从退回我厂修理之日起,1个月不能修好者包退。
凡属运输、安装、使用、保养不善等原因,造成的产品损坏,不能使用者(如绕组烧坏等),不在“三包”范围之内。
用户提出质量问题。经检验不属制造责任者,我厂可视情况协助修理,需要更换零部件时,收取成本费。

常见故障

常见故障

1、料斗损坏。料斗属于易损件,但是也不是说就很容易损坏,在使用几年后很有可能料斗损坏几个,这个是不可避免的,当然这也是跟物料和投料方式有关的,若是物料粗糙不堪,会导致料斗磨损较快,若是投料方式比较没有规律或者 ,也会消耗料斗。当然也是有办法保养的,平常在使用的时候投料注意点,另外定时清理料斗,下班后保证料斗的卫生,发现料斗都裂缝请及时焊接。
2、掉链。Z型提升机掉链这个问题属于后期维护不当造成的,掉链是由于链条拉长造成的,而只是要链条就会拉长,但是我们的设备添加有涨紧器,涨紧器可以松紧链条,若是链条出现拉长的情况,需要将涨紧器上紧即可。购买我们的设备后,我们有使用说明书,并且在我的指导安装时,都会将一些注意事项告知用户。
3、电机烧掉。这边有几个原因,首先我们是根据每个企业使用的物料和Z型提升机长度选型的,所以电机是没问题的,之前有用户购买过我们的机器后,觉得好用,于是将设备运输到另外一个厂房,输送比较比较大的物料,原本物料比重是0.6,后来输送3.5的比重,并且长时间的工作,造成电机负载比较大, 终烧掉,平时也不维护保养。另外也有缺项烧掉电机的,这也是挺可惜的。

4、齿轮打滑。齿轮打滑是出现在电机与主动轴那块,这边有一个离合器,是一个保护装置,这个东西不能够完全上紧,上紧就起不到作用了,需要将其上的不需要太紧,带动链条即可,但是会出现用户上紧真的特别不紧,会导致一添加物料出现打滑的情况,这个时候只需要在上一点螺丝即可。
