螺旋绞龙

螺旋绞龙

【应用行业】:电力、矿山、冶金、建材，化工，污水

【产品别称】:螺旋输送机

【适用物料】:化工、食品、矿山、电力、冶金、医药、轻工、水电等

【价格区间】:0.5-15万

【处理能力】:电议


在线咨询获取报价

全国24小时销售热线：13598727473

特点

特点

1）结构比较简单，成本较低

2）工作可靠，维护管理简便。
3）尺寸紧凑，断面尺寸小，占地面积小。在港口的卸车卸船作业中易进出舱口、车厢。
4）能实现密封输送，有利于输送易飞扬的、炽热的及气味强烈的物料，可减小对环境的污染，改善港口工人的作业条件。
5）装载卸载方便。水平螺旋输送机可在其输送线路上的任一点装载卸载；对垂直螺旋输送机配置相对螺旋式取料装置可具有优良的取料性能。
6）能逆向输送，也可使一台输送机同时向两个方向输送物料，即集向中心或远离中心。
7）单位能耗较大。

8）物料在输送过程中易于研碎及磨损，螺旋叶片和料槽的磨损也较为严重。

螺旋绞龙

结构

结构

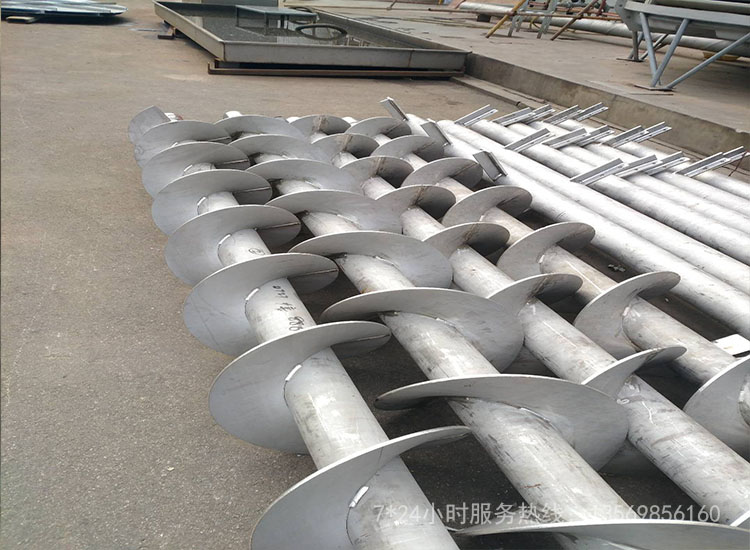

（1）螺旋输送机的螺旋叶片有实体螺旋面型、带式螺旋面型及叶片螺旋面型三种。实体螺旋面称为s制法，其螺旋节距GX型为叶片直径的0.8倍，LS型螺旋输送机适用于输送粉状和粒状物料。带式螺旋面又称D制法，其螺旋节距与螺旋叶片直径相同，适用于输送粉状及小块物料。叶片式螺旋面应用较少，主要用于输送粘度较大和可压缩性物料，在输送过程中，同时完成搅拌、混合等工序，其螺旋节距约为螺旋叶片直径的1.2倍。
（2）螺旋输送机的螺旋叶片有左旋与右旋两种旋向。
（3）螺旋输送机的类型有水平固定式螺旋输送机、垂直式螺旋输送机。水平固定式螺旋输送机是最常用的一种型式。垂直式螺旋输送机用于短距离提升物料，输送高度一般不大于8m，螺旋叶片为实体面型，它必须有水平螺旋喂料，以保证必要的进料压力。
（4）LS、GX型螺旋输送机物料出口端，应设置1/2~1圈反向螺旋片，防止粉料堵塞端部。

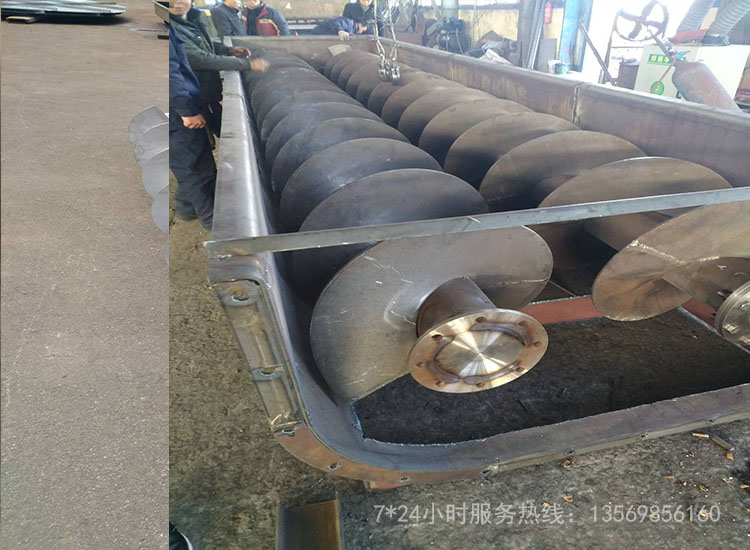

（5）螺旋输送机由螺旋机本体、进出料口及驱动装置三部分组成。
螺旋机本体由头部轴承、尾部轴承、悬挂轴承、螺旋、机壳、盖板及底座等组成。

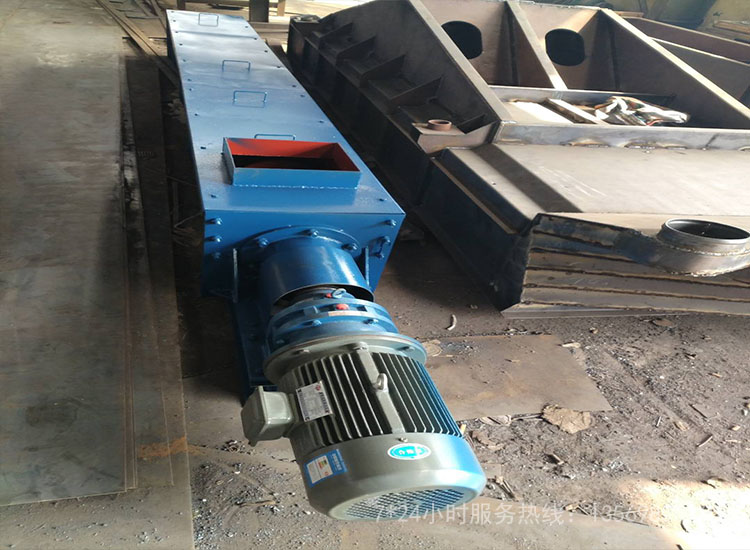

驱动装置由电动机、减速器、联轴器及底座所组成。

分类

分类

螺旋输送机从输送物料位移方向的角度划分，螺旋输送机分为水平式螺旋输送机和垂直式螺旋输送机两大类型 [5]  。

按输送链采用高强度塑料制作的螺旋输送机又称为食品螺旋输送机，螺旋提升机，主要适用于输送大件产品。如纸箱，周转箱，桶装水等。
根据输送物料的特性要求和结构的不同，螺旋输送机有水平螺旋输送机、垂直螺旋输送机、可弯曲螺旋输送机、螺旋管（滚筒输送机）输送机。


垂直螺旋输送机
垂直螺旋输送机的螺旋体的转速比普通螺旋输送机的要高，加入的物料在离心力的作用下，与机壳间产生了摩擦力，该摩擦力阻止物料随螺旋叶片一起旋转并克服了物料下降的重力，从而实现了物料的垂直输送。该机输送量小，输送高度小，转速较高，能耗大。特别适宜输送流动性好的粉粒状物料,主要用于提升物料，提升高度一般不大于8米。
水平螺旋输送机

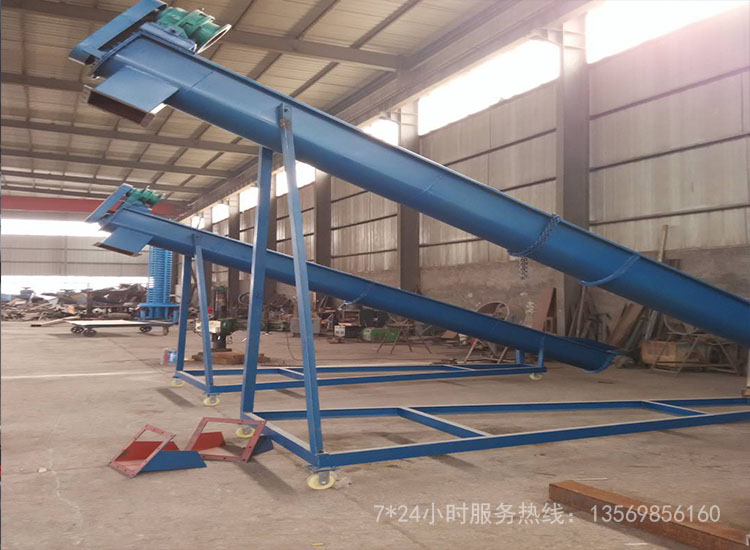

当物料加入固定的机槽内时，由于物料的重力及其与机槽间的摩擦力作用，堆积在机槽下部的物料不随螺旋体旋转，而只在旋转的螺旋叶片推动下向前移动，如同不旋转的螺母沿着转动的螺杆作平移运动一样，达到输送物料的目的。该机便于多点装料与卸料，输送过程中可同时完成混合、搅拌或冷却功能。对超载敏感，易堵塞；对物料有破碎损耗，水平螺旋输送机的结构简单，便于安装和维修以及故障处理。适用于水平或微倾斜（20º以下）连续均匀输送松散物料，工作环境温度为-20—+40℃，输送物料温度为-20—+80℃。其转速相对于垂直输送机要低，主要用于水平或小倾角输送物料，输送距离一般不大于70米。
螺旋管（滚筒输送机）输送机
螺旋管输送机是在圆筒形机壳内焊有连续的螺旋叶片，机壳与螺旋叶片一起转动。加入的物料由于离心力和摩擦力的作用随机壳一起转动并被提升后，在物料的重力作用下又沿螺旋面下滑，使物料随螺旋管一起旋转从而实现了物料的向前移动，如同不旋转的螺杆沿着转动的螺母作平移运动一样，达到输送物料的目的。
该机能耗低，维修费用低；在端部进料时，能适应不均匀进料要求，可同时完成输送搅拌混合等各种工艺要求，物料进入过多时也不会产生卡阻现象；便于多点装料与卸料，可输送温度较高的物料。适宜于水平输送高温物料；对高温、供料不均匀、有防破碎要求、防污染要求的物料和需多点加卸料的工艺有较好的适应性。实践证明，在输送水泥熟料、干燥的石灰石、磷矿石、钛铁矿粉、煤和矿渣等物料时效果良好。
由端部进料口加入的物料，其粒度不能大于1/4的螺旋直径；自中间进料口加料的物料，其粒度均不得大于30毫米。为保证筒体不产生变形，加料温度必须控制在300℃以下。该机在输送磨琢性大的物料时对叶片和料槽的磨损极为严重。本次所设计的螺旋输送机主要用与输送硅微粉其磨琢性很大所以不适宜采用螺旋管输送机。
可弯曲螺旋输送机
该机螺旋体心轴为可挠曲的，因此输送线路可根据需要按空间曲线布置。根据布置线路中水平及垂直（大倾角）段的长度比例不同，其工作原理按普通螺旋输送机或垂直螺旋输送机设计。

用于输送线路需要按空间曲线任意布置，避免物料转载的场合；当机壳内进入过多的物料或有硬块物料时，螺旋体会自由浮起，不会产生卡堵现象；噪音小。主要用于同时完成物料的水平和垂直输送。垂直输送时一般要求转速要高不能低于1000r/min。


技术参数

螺旋输送机的技术参数

规 格
主要技术性能
驱动装置
驱动装置
重量
（kg）
直径
长度
（m）
产量
（水泥）
t/h
转速
min
减速机
电动机
型号
速比
型号
功率
（kw）
GX200
-10
9
60
JZQ250
23.34
Y90S-4
1.1
726
GX200
-20
9
60
JZQ250
23.34
Y90L-4
1.5
1258
GX250
-10
15.6
60
JZQ250
23.34
Y100L2-4
2.2
960
GX250
-20
15.6
60
JZQ250
23.34
Y100L1-4
3
1750
GX300
-10
21.2
60
JZQ350
23.34
Y100L2-4
3
1373
GX300
-20
21.2
60
JZQ350
23.34
Y112M-4
4
2346
GX400
-10
51
60
JZQ400
23.34
Y132S-4
5.5
1911
GX400
-20
51
60
JZQ500
23.34
Y160M-4
11
2049
GX500
-10
87.5
60
JZQ400
23.34
Y132M-4
7.5
2381
GX500
-20
87.5
60
JZQ650
23.34
Y180M-4
18.5
5389
GX600
-10
134.2
45
JZQ750
23.34
Y180L-4
22
3880
GX600
-10
134.2
45
JZQ850
23.34
Y250M-4
55
7090
螺旋输送机的型号说明
L S 400*25*50-M1
│ │ │ │ │ └─────── 轴承类别
│ │ │ │ └───────── 选用转速r/min
│ │ │ └────────── 螺旋输送机长度m
│ │ └───────────── 螺旋直径mm
│ └──────────────- S为水平式

└──────────────── L为螺旋


日常维护管理

日常维护管理

(1)应定时向轴承、齿轮和链条等传动件加润滑油。
(2)箱送机停用后，应检查螺旋叶片磨损情况，磨损严重时补焊。
(3)输送量不可过载，否则物料排不出，引起螺旋轴弯曲和箱体涨坏。
(4)输送的介质沮度较高时，应注意箱体的伸缩变化是否自由而无卡着的地方，若有抓紧解决。

(5)输送机在运转中，发出的噪声刺耳时，应打盖检查，排除故障。
