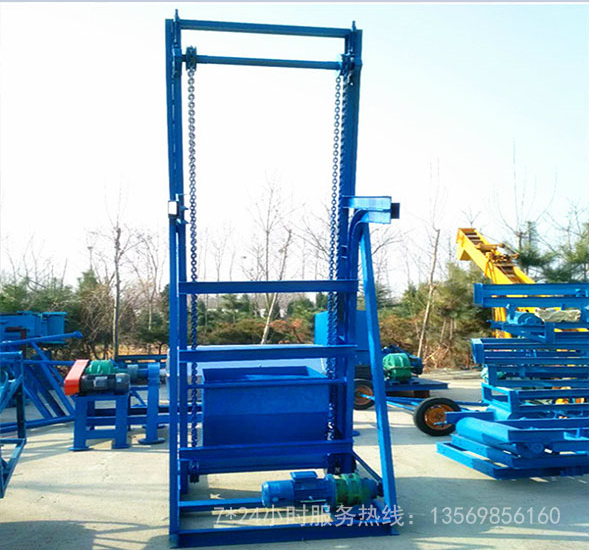

翻转单斗提升机

翻转单斗提升机

【应用行业】:本提升机适于输送粉状,粒状及小块状的无磨琢性及磨琢性小的物料,

【产品别称】:单斗提升机

【适用物料】:粉状、颗粒、块状等

【价格区间】:电议

【处理能力】:电议


在线咨询获取报价

全国24小时销售热线:13598727473

技术参数

翻斗提升机技术参数

●提升高度 (mm) : 2000(可定制)

●提升斗宽度(mm): 655(可定制)

●提升速度(m/s): 0.47

●畚斗容积(L): 100(可定制)

●电源: 380V

●功率: 1.1KW

●外形尺寸(mm)(长×宽×高): 910×1100×2850

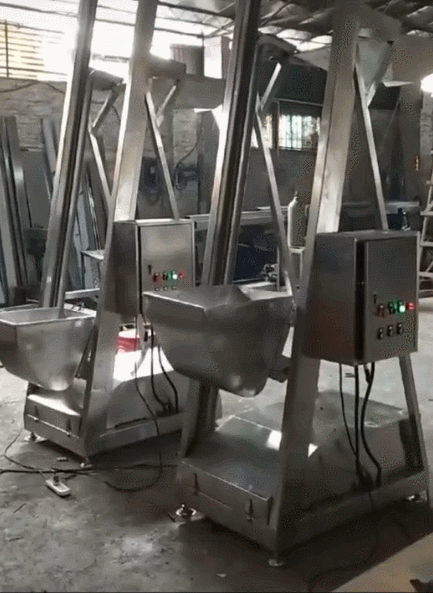

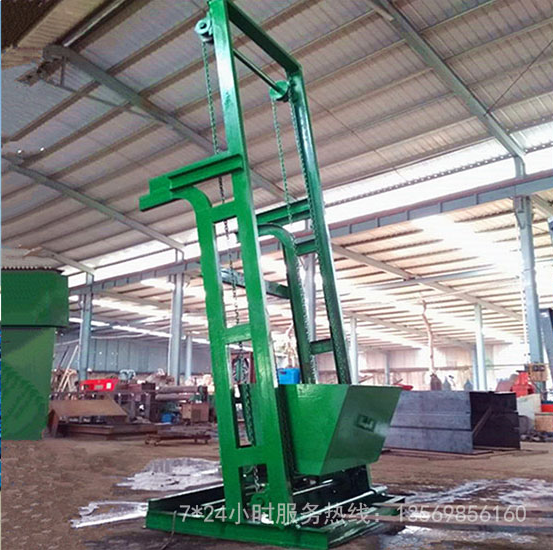

 翻转单斗提升机

翻转单斗提升机


型号选型

翻斗提升机型号选型

翻斗提升机型号选型

  翻斗提升机的选型跟很多因素有关,比如物料属性(如温度、粒度等),与提升高度,使用现场工况环境都有关系。把你的要求与厂家沟通下,的厂家都可以根据情况选择合适的型号。提升机也可以定制非标型号

●提升高度 (mm) : 2000(可定制)

●提升斗宽度(mm): 655(可定制)

●提升速度(m/s): 0.47

●畚斗容积(L): 100(可定制)

●电源: 380V

●功率: 1.1KW

●外形尺寸(mm)(长×宽×高): 910×1100×2850


结构工作原理

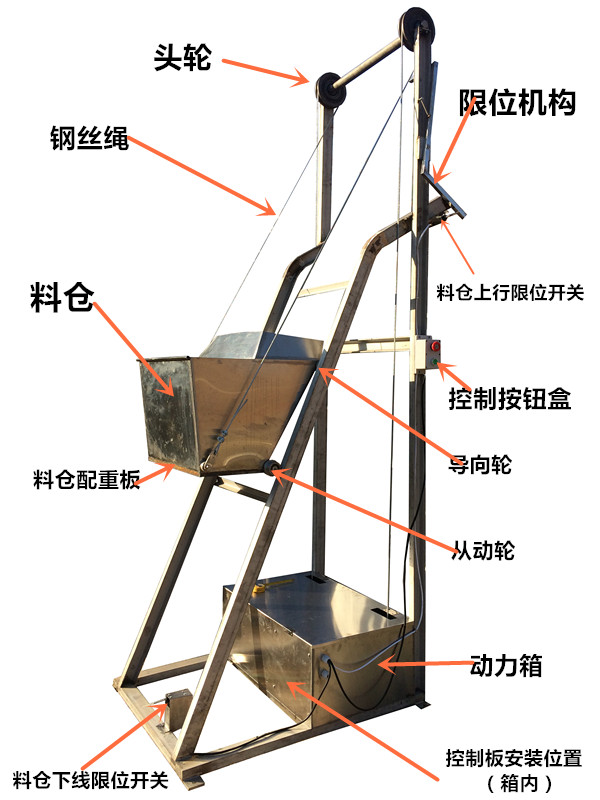

翻斗提升机结构工作原理

该机由带走轮的料车、传动装置、导轨及滑轮等组成,其工作原理如下: ;当料车在底部原始位置时,由人工或其他方式给料车加满物料,料车充满后,按动启动按钮,传动装置的钢丝绳牵引料车缓缓上升,料车沿着导轨上升到高度的运料层后,前一对车轮沿下轨水平段、后一对车轮沿上轨倾斜段继续上升并慢慢翘起、使料车斗体倾翻而卸出物料。在此同时,料车碰触到限位开关,传动装置随即停止工作。确保物料卸清后,按下降按钮,料车即自动返回。当料车自上而下返回到进料处时,碰到底部限位开关,传动装置停止工作。如此升降而达到提升物料目的。

翻斗提升机结构工作原理

安装使用注意事项

翻斗提升机安装使用注意事项

1、本机必须可靠接地。

2、严禁在工作结束时将畚斗置于最高位。

3、上下限位开关必须每周检查一次,确保感应灵敏,动作正常。

4、每周必须定期检查钢丝绳,如遇意外破裂损毁,必须及时更换。

5、每三个月检查一次减速机润滑脂损耗情况,如润滑脂低于油表尺中线,必须及时添加补充,推荐使用锂基润滑脂3#。

6、检修设备时,必须断电,严禁带电检修。

7、料仓只能用来提升物料,严禁站人。

8、设备工作时,料仓下方严禁站人。

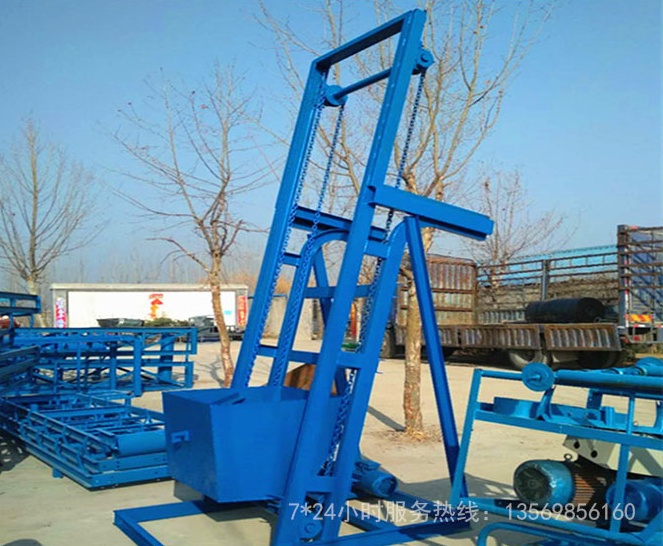

翻斗提升机安装使用注意事项



故障分析

翻斗提升机故障分析

A、接通电源,顺时针旋转启停及急停两用按钮

B、先按下料仓下端限位开关(持续按下),接着按下提升开始按钮,料仓会上升,此时松开料仓下端限位开关,手动触发料仓上行限位开关,料仓会停止上行,倒计时若干秒后料仓自动下行(松开料仓上行限位开关)。再次触发料仓下端限位开关,料仓会停下不动。

C、反复测试几次,确保料仓运行按秩序运行无误。

D、如果测试时不论哪个限位开关灵敏度不足,必须立即更换新的,然后重新按照AB步骤测试。

E、料仓在高位滞留卸料时间可以调整
